MPO/MTP adapterski kabel

DIMI Fiber proizvodi MPO/MTP adapterske kablove za -fiber veze velike gustine između MPO/MTP interfejsa i određene optičke opreme ili distributivnih sistema. Dostupne su konfiguracije za OS2, OM3, OM4 i OM5 vlakna, sa 8, 12, 16 i 24 vlakna, ukočenim ili ne-konektorima, polaritet tipa A/B/C, standardne ili prilagođene dužine i PVC, LSZH ili OFNP omote.

MPO kabl za konverziju polariteta
MPO kabl za konverziju polariteta je fabrički-završen sklop vlakana dizajniran da ispravi-položaj vlakana ili neusklađenost polariteta Tx/Rx u MPO/MTP kablovskim sistemima visoke{2}}gustine....

Prikaži više
MPO ženski na muški adapterski kabel
MPO ženski-muški adapterski kabl je fabrički-završen više-sklop sa MPO ženskim konektorom na jednom kraju i MPO muškim konektorom na drugom. Ženski kraj koristi rupe za poravnanje, dok muški kraj...

Prikaži više

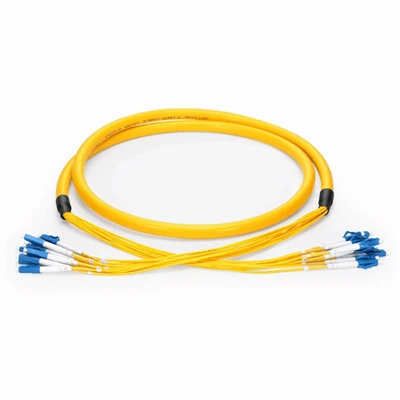

MTP na LC adapterski kabel
MTP na LC adapterski kabel je fabrički-završen sklop optičkih vlakana koji povezuje-MTP/MPO interfejs visoke gustine na više LC duplex interfejsa. Dizajniran je za strukturirano kabliranje između...

Prikaži više

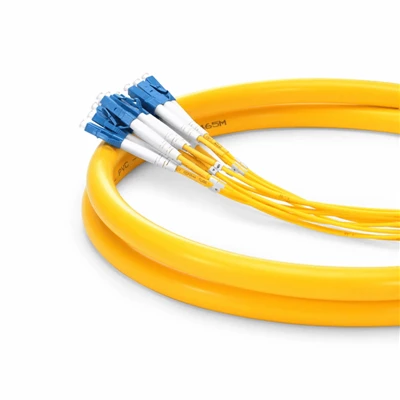

MPO na FC adapterski kabel
MPO-FC adapterski kabel je fabrički-završen sklop optičkih vlakana koji povezuje MPO/MTP interfejs sa pojedinačnim FC interfejsima. Dizajniran je za data centre, telekom mreže, optičke...

Prikaži više
MPO na SC adapterski kabel
MPO na SC adapterski kabl je fabrički-završen sklop za rasklapanje optičkih vlakana koji povezuje MPO/MTP® interfejs visoke{1}}gustine sa pojedinačnim SC optičkim interfejsima. Sklop se može...

Prikaži više
MPO na LC adapterski kabel
MPO na LC adapterski kabl je fabrički-završen više-vlakanski kabl koji povezuje-MPO/MTP interfejs visoke gustine sa pojedinačnim LC dupleks portovima. Koristi se za prijelaz između...

Prikaži više

Tipovi MPO/MTP adapterskih kablova

DIMI Fiber isporučuje sklopove MPO/MTP adapterskih kablova za različite interfejse konektora, konfiguracije vlakana i zahteve polariteta.

MPO na MPO adapterski kabel

Unapred{0}}terminirani sklopovi MPO kablova za direktne veze između kompatibilnih MPO interfejsa. Dostupan sa određenim brojem vlakana, konfiguracijom pinova, polaritetom i dužinama kablova.

MTP na MTP adapterski kabel

MTP-bazirani viševlakanski sklopovi za-veze velike gustine između kompatibilnih MTP interfejsa. Zakačene ili ne-zakačene konfiguracije se biraju prema spojnim konektorima.

MPO/MTP na LC adapterski kabel

Pretvara multifiber MPO/MTP interfejs u LC konekcije za opremu, distributivne sisteme i specificirane konfiguracije prekida. Broj vlakana, polaritet, tip konektora i dužina kabla konfigurišu se prema aplikaciji.

MPO/MTP na SC adapterski kabel

Pruža konfiguraciju MPO/MTP-na-SC interfejsa za sisteme koji zahtijevaju vezu sa više vlakana s jedne strane i SC povezivanje s druge.

MPO kabl za konverziju polariteta

Dizajniran za specificirane zahtjeve za mapiranje MPO vlakana i konverziju polariteta. Dostupne su konfiguracije tipa A, tipa B ili tipa C prema postojećoj arhitekturi veze.

Prilagođeni MPO/MTP adapterski kabel

Prilagođeni sklopovi se mogu proizvesti sa određenim tipom vlakana, brojem vlakana, kombinacijom konektora, konfiguracijom pinova, polaritetom, mapiranjem vlakana, dužinom kabla i omotačem. Postojeći kablovi, crteži, BOM-ovi ili brojevi dijelova konektora mogu se dati za verifikaciju konfiguracije.

Konfiguracije MPO/MTP adapterskog kabla

Sklop kabla se može odrediti prema interfejsu konektora, konfiguraciji vlakana i zahtevima za instalaciju.

Parametar	Dostupne opcije
Konektor	MPO / MTP
Pin konektora	Zakačeno / Nije{0}}zakačeno
Fiber Count	8 / 12 / 16 / 24 vlakna
Fiber Type	OS2 / OM3 / OM4 / OM5
Polaritet	Tip A / Tip B / Tip C
Dužina kabla	Standardne dužine / Prilagođena dužina
Jakna	PVC / LSZH / OFNP
Radna temperatura	-20 stepeni do +70 stepeni
Usklađenost	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, gdje je primjenjivo
Zahtjevi materijala	RoHS / REACH; primjenjivi zahtjevi za{0}}usporavanje plamena

Specifikacije se potvrđuju na osnovu odabranog konektora, vlakana i konfiguracije kabla prije proizvodnje.

Kompatibilnost MPO/MTP interfejsa

MPO/MTP adapterski kablovi su konfigurisani tako da odgovaraju interfejsu konektora, konfiguraciji pinova, broju vlakana, tipu vlakana, polaritetu i mapiranju vlakana povezane opreme ili postojećeg kabla.
Tipične konfiguracije uključuju:

01/

MPO/MTP u MPO/MTP:Povezuje kompatibilne MPO/MTP sučelje na kasetama s vlaknima, trunk kablovima, patch panelima, primopredajnicima i drugoj optičkoj opremi.

02/

MPO/MTP do LC:Povezuje multifiber MPO/MTP interfejs sa opremom ili komponentama distribucije koristeći LC konekcije.

03/

MPO/MTP do SC:Povezuje MPO/MTP interfejs sa specificiranom SC-baziranom optičkom opremom ili komponentama za distribuciju.

04/

Zakačeno na Ne-Zakačeno:Konfiguracija pinova konektora se bira u skladu sa spojnim konektorom.

05/

Tip A / B / C polaritet:Polaritet i mapiranje vlakana su konfigurisani u skladu sa potrebnim rasporedom vlakana-na-vlakna.

06/

OS2 / OM3 / OM4 / OM5:Tip vlakna se bira tako da odgovara postojećoj optičkoj infrastrukturi i povezanoj opremi.

Konfiguracija konektora i pinova

MPO/MTP adapterski kablovi zahtevaju ispravnu konfiguraciju spojnog konektora. Zakačene i ne-zakačene verzije se biraju prema konektoru na strani za spajanje.

Zakačen / muški:Sadrži igle za poravnanje za pozicioniranje prema kompatibilnom ne-prikačenom konektoru.

Ne-zakačeno / žensko:Koristi igle za poravnanje spojnog konektora za poravnanje konektora.

MPO / MTP sučelje:Konfiguracija višefiber konektora za{0}}veze velike gustine.

MPO/MTP u LC ili SC:Dostupan za specificirane konfiguracije interfejsa i prelamanja.

Za narudžbe za zamjenu ili sistem{0}}podudaranje, postojeći broj dijela konektora ili uzorak kabla se može koristiti za provjeru potrebne konfiguracije pinova.

Mapiranje polariteta i vlakana

Polaritet određuje kako su pojedinačna vlakna mapirana između dva kraja MPO/MTP sklopa. Odabrani polaritet mora odgovarati opremi i arhitekturi veze.

Polaritet	Fiber Mapping
Tip A	Pravo-mapiranje
Tip B	Obrnuto mapiranje
Tip C	Par{0}}obrnuto mapiranje

DIMI Fiber može proizvoditi sklopove prema specificiranim zahtjevima polariteta i mapiranja vlakana. Za nejasne konfiguracije, navedite postojeći kabel, sistemski crtež, specifikaciju ili informacije o mapiranju vlakana radi provjere prije proizvodnje.

Prijave

MPO/MTP adapterski kablovi se koriste u:

Vlaknasta infrastruktura data centra

Sistemi za distribuciju vlakana-visoke gustine

Telekom infrastruktura

Mrežna oprema preduzeća

Računarska okruženja-visokih performansi

Proširenje i rekonfiguracija mreže

Zamena i održavanje fiber kablova

Pogodnost zavisi od kompletnog optičkog kanala, uključujući tip vlakna, primopredajnik, polaritet, konfiguraciju konektora i gubitak kanala.

Dokumentacija o kvaliteti i testiranju

DIMI Fiber provjerava MPO/MTP adapterske kablove u odnosu na specificiranu konfiguraciju konektora, vlakana i polariteta prije isporuke.

Kontrola kvaliteta može uključivati:

Geometrija konektora:3D interferometrijska inspekcija radijusa zakrivljenosti, pomaka vrha i protruzije vlakana.

Kraj-Stanje lica:Digitalna mikroskopska kontrola krajnjih površina konektora prema važećim kriterijima IEC 61300-3-35.

Optičko testiranje:Gubitak ubacivanja, povratni gubitak i ispitivanje optičkog kontinuiteta prema navedenoj konfiguraciji.

Mapiranje vlakana:Provjera kontinuiteta i polariteta vlakana-na- gdje je potrebno.

Test zapisi:Individualni podaci optičkog testiranja mogu se isporučiti uz narudžbu gdje je navedeno.

Zahtjevi za testiranje su potvrđeni prema odabranom tipu vlakna, konfiguraciji konektora i polaritetu umjesto primjene jedne specifikacije na sve MPO/MTP adapterske kablove.

Custom MPO/MTP Adapter Cable Manufacturing

DIMI Fiber podržava prilagođenu proizvodnju adapterskih kablova za OEM projekte, postavljanje mreže i zahtjeve zamjene.
Prilagodba može uključivati:

Tip vlakna: OS2 / OM3 / OM4 / OM5
Broj vlakana: 8 / 12 / 16 / 24
MPO ili MTP konektor
Zakačena ili ne{0}}zakačena konfiguracija
Tip A, B ili C polaritet
Specificirano mapiranje vlakana
MPO/MTP na LC ili SC konfiguracije
Dužina kabla
PVC, LSZH ili OFNP jakna
Teška{0}}konstrukcija ili oklopna konstrukcija gdje je primjenjivo
Privatno etiketiranje
Prilagođeno barkodiranje
Kompletno ili rasuto pakovanje

Kupci mogu dostaviti crtež, postojeći kabel, BOM, broj dijela konektora, sučelje opreme ili uzorak kao referencu za proizvodnju.

FAQ

P: Šta je MPO/MTP adapterski kabl?

O: MPO/MTP adapterski kabel je unaprijed-završeni sklop vlakana koji se koristi za povezivanje određenih MPO/MTP interfejsa ili za povezivanje MPO/MTP multifiber interfejsa sa drugim interfejsom konektora kao što je LC ili SC.

P: Koja je razlika između zakačenih i ne-zakačenih MPO/MTP konektora?

O: Pinned konektori uključuju igle za poravnanje, dok su ne-pinne konektori dizajnirani tako da se spajaju sa pinne konektorima. Potrebna konfiguracija ovisi o konektoru na spojnoj strani.

P: Koji MPO polaritet da odaberem?

A: Tip A omogućava direktno-preslikavanje vlakana, tip B obrće redoslijed vlakana, a tip C obrće vlakna u parovima. Ispravan izbor zavisi od mapiranja vlakana i arhitekture opreme instalacije.

P: Možete li uskladiti postojeći MPO/MTP kabl?

O: Da. Postojeći kabl, crtež, BOM, broj dela konektora ili interfejs opreme mogu se koristiti kao referenca za potvrdu konektora, broja vlakana, konfiguracije pinova i polariteta.

P: Možete li dati podatke optičkog testa?

O: Optičko testiranje može uključiti gubitak umetanja, povratni gubitak, kontinuitet i mapiranje vlakana. Pojedinačni zapisi o ispitivanju mogu se isporučiti sa redoslijedom gdje je navedeno.

P: Možete li proizvesti prilagođene MPO/MTP adapterske kablove?

O: Da. Dostupna je proizvodnja po narudžbi za tip vlakana, broj vlakana, kombinaciju konektora, konfiguraciju pinova, polaritet, mapiranje vlakana, dužinu kabla, omotač, etiketiranje i zahtjeve za pakovanje.
