MPO/MTP Multimode Fiber Cable

MPO/MTP višemodni optički kablovi za kratki- i srednji-domet, optičku vezu velike-gustine u centrima podataka i-mrežnim sistemima velike brzine. Dostupno sa OM3, OM4 i OM5 50/125 μm multimodnim vlaknima, Base-8 ili Base-12 konfiguracijama, višestrukim brojem vlakana, spolovima konektora, tipovima polariteta i opcijama optičkog gubitka.

Konfiguracija kabla se bira prema interfejsu primopredajnika, brzini prenosa, udaljenosti veze, stepenu vlakana, broju vlakana, polaritetu i potrebnim optičkim performansama.

MPO višemodni vlaknasti kabel visoke gustine
MPO multimodni optički kabel visoke gustine je unaprijed-terminirani više-fiber kabl dizajniran za konsolidaciju višestrukih višemodnih optičkih kanala preko MPO/MTP-kompatibilnih interfejsa...

Prikaži više
MPO na LC višemodni fiber kabel
MPO na LC višemodni optički kabel je unaprijed-završeni kabl za razbijanje koji povezuje više-fiber MPO/MTP interfejs sa pojedinačnim LC dupleks konekcijama u multimodnim mrežama sa vlaknima....

Prikaži više

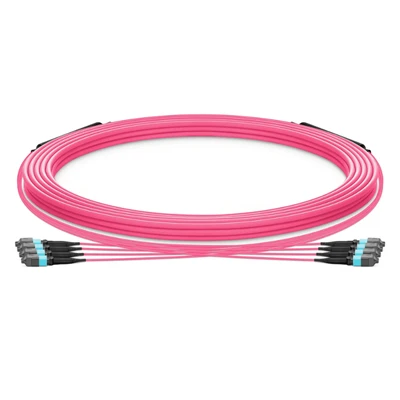

MPO Multimode Trunk Cable
MPO Multimode Trunk Cable je sklop vlakana visoke{0}}gustine dizajniran za strukturirano kabliranje u podatkovnim centrima, poslovnim serverskim prostorijama i-mrežnim okruženjima velike brzine.

Prikaži više
OM5 MPO Multimode Fiber Cable
OM5 MPO višemodni vlaknasti kabel je unaprijed-završeni sklop vlakana visoke{2}}koje koristi OM5 širokopojasna višemodna vlakna (WBMMF) i MPO konektore. Dizajniran je za veze kratkog-dometa,...

Prikaži više
OM4 MPO Multimode Fiber Cable
OM4 MPO Multimode Fiber Cable je fabrički-završen sklop vlakana visoke-za strukturirano kabliranje u centrima podataka, poslovnim mrežama i kratkim-dometima velike-optičke veze. Koristeći OM4...

Prikaži više

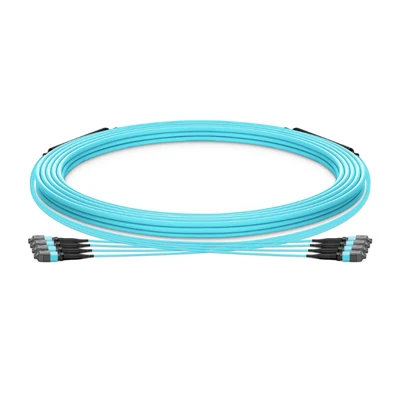

OM3 MPO Multimode Fiber Cable
OM3 MPO višemodni optički kabl je fabrički-završen sklop višemodnih vlakana izgrađen sa OM3 optičkim vlaknima i MPO/MTP multi-konektorima.

Prikaži više

Specifikacije MPO/MTP multimodnog optičkog kabla

Parametar	Dostupne opcije
Fiber Type	OM3 / OM4 / OM5
Fiber Size	50/125 μm
Talasna dužina	850 / 1300 nm
Konektor	MPO / MTP
Rod	Muško / Žensko
Polaritet	Tip A / Tip B / Tip C
Fiber Count	8 / 12 / 24 / 48 / 72 / 144
Cable Type	Okrugla / Mikro{0}}distribucija / Traka
Jakna	LSZH / PVC / OFNP
Radna temperatura	-20 stepeni do +70 stepeni
Testiranje	IL / RL / 3D interferometrija / End-Inspekcija lica
Opcije usklađenosti	RoHS / REACH / CE / UL / CPR, gdje je primjenjivo

Stvarne dostupne konfiguracije i oznake usklađenosti zavise od odabrane konstrukcije kabla i zahtjeva projekta.

OM3, OM4 & OM5 Multimode Fiber Options

Naši MPO/MTP višemodni kablovi koriste 50/125 μm multimodna vlakna i dostupni su u OM3, OM4 i OM5 razredima za različite{5}}mrežne arhitekture velike brzine.

Fiber Type	Tipična upotreba	Ključno razmatranje
OM3	10G/40G/100G veze kratkog{3}}dohvata	Isplativa{0}}opcija za višestruke načine rada za uspostavljene mreže centara podataka
OM4	40G/100G i više-veze za data centar	Veća propusnost i duži podržani doseg od OM3
OM5	Brze{0}}multimodne i SWDM aplikacije	Širokopojasno višemodno vlakno za prijenos na više{0}}talasnih dužina

Stvarna udaljenost prijenosa ovisi o primopredajniku, brzini prijenosa, proračunu optičke veze i primjenjivom mrežnom standardu. Možemo pregledati kompletnu konfiguraciju prije proizvodnje.

Base-8 i Base-12 MPO/MTP konfiguracije

MPO/MTP višemodni sklopovi se mogu konfigurirati za različite arhitekture vlakana visoke{0}}gustine, uključujući Base-8 i Base-12 sisteme.

baza-8:8-arhitektura prijenosa vlakana koja se obično koristi sa paralelnim-optičkim aplikacijama i brzim povezivanjem sa centrom podataka.

Baza-12:12-konfiguracija vlakana koja se široko koristi u strukturiranim kablovima i sistemima velike gustine kičme.

MPO/MTP konektor, rod i polaritet

Mi isporučujemo MPO/MTP sklopove sa različitim konfiguracijama konektora kako bi odgovarali zahtjevima kompletne veze.

Connector Gender

muško:Konektor sa vodećim iglama

žensko:Konektor bez vodilica

Traženi pol zavisi od opreme za parenje, kasete, adaptera, prtljažnika ili arhitekture zakrpanja.

Polaritet

Dostupne konfiguracije polariteta uključuju:

Tip A:Pravo-mapiranje vlakana

tip B:Obrnuto mapiranje vlakana

Tip C:Pair{0}}mapiranje preokrenutih vlakana

Polaritet bi trebao biti specificiran zajedno sa primopredajnikom i spojnim komponentama kako bi se osiguralo ispravno usmjeravanje vlakana za prijenos/prijem.

Konstrukcija kablova i opcije omotača

MPO/MTP multimode sklopovi dostupni su u različitim konstrukcijama kablova i opcijama omotača za potrebe kabliranja i instalacije centara podataka visoke{0}}gustine.

Round Cable

Konstrukcija opće{0}}opće namjene za aplikacije trunk i zakrpe

Mikro{0}}Distribucijski kabel

Manji profil kabla za-usmjeravanje velike gustine i instalacije sa ograničenim prostorom{1}}

Ribbon Cable

Konstrukcija trake od više-vlakana za sklopove velikog-broja

LSZH

Opcija omotača bez-dimnosti,-bez halogena za instalacije sa specifičnim sigurnosnim zahtjevima

PVC

Standardna opcija omotača za primenljive unutrašnje instalacije

OFNP

Plenum{0}}konstrukcija za instalacije koje zahtijevaju performanse OFNP kabla

Dužina kabla, broj vlakana, prečnik kabla, tip omotača i drugi detalji konstrukcije biraju se u skladu sa potrebnom konfiguracijom MPO/MTP sklopa.

Standardne-Opcije gubitka i niske{1}}Opcije gubitka

MPO/MTP višemodni kablovi sa vlaknima se nude u standardnim verzijama-gubitka i sa malim-gubicima, što omogućava da se različiti zahtjevi za gubitke konektora upare s budžetom optičke veze.

Konfiguracija	Tipična upotreba
Standardni{0}}Gubitak	Opšti podatkovni centar i-visoko gustine višemodnih optičkih veza
Nizak-Gubitak	Veze velike{0}}brzine kod kojih gubitak umetanja konektora ima veći uticaj na ukupan budžet veze

Optički parametri: Insertion Loss (IL), Return Loss (RL), slabljenje vlakana i geometrija krajnjeg{0}}čelja konektora.
Sklopovi sa malim-gubicima su dostupni sa odabranim konfiguracijama MPO/MTP konektora i vrstama vlakana. Navedene granice IL/RL su potvrđene prema konfiguraciji kabla i zahtjevima projekta.

Prijave

MPO/MTP višemodni vlaknasti kablovi se prvenstveno koriste za optičko povezivanje velike -gustine kratkog-dometa, uključujući:

Enterprise data centri
Objekti računarstva u oblaku
Računarska okruženja-visokih performansi (HPC).
Interkonekcije servera i prekidača
Strukturirano kabliranje{0}}visoke gustine
Okosnica podatkovnog centra i distribucijske veze

Konfiguracija kabla se bira prema optičkim modulima, arhitekturi reka, broju vlakana i potrebnoj udaljenosti prenosa.

Manufacturing Capabilities

DIMI Fiber proizvodi MPO/MTP višemodne vlaknaste kablove i sklopove optičkih kablova putem integrisanog sklopa konektora, preciznih završetaka vlakana, obrade kablova, optičkog testiranja i završne inspekcije. Naše proizvodne mogućnosti podržavaju standardne MPO/MTP konfiguracije, kao i-specifične sklopove višemodnih vlaknastih kablova za projekat.

Automatizirana i precizna{0}}potpomognuta priprema vlakana, cijepanje, poliranje i montaža konektora
Kontrolirano stvrdnjavanje epoksida za završetak konektora
Obloga kablova i konstrukcija kablova za različite zahteve instalacije
Podrška za proizvodnju za sklopove sa više- vlakana i različite MPO/MTP konfiguracije

Optička inspekcija i testiranje

Svaki gotov MPO/MTP sklop se može testirati prema naručenoj konfiguraciji prije isporuke.

Test / Inspekcija	Svrha	Buyer Evidence
Testiranje gubitka prilikom umetanja	Provjerite optički gubitak spojenog sklopa	Rezultat IL testa
Testiranje gubitka povrata	Provjerite performanse optičke refleksije	Rezultat RL testa
3D interferometrija	Provjerite MPO/MTP geometriju krajnjeg{0}} lica	Zapisnik o pregledu geometrije
End-Inspekcija lica	Otkrijte kontaminaciju, ogrebotine, strugotine i druge nedostatke	Rezultat inspekcije
Mapiranje polariteta / vlakana	Provjerite slijed i polaritet vlakana	Zapis mapiranja vlakana
Završna inspekcija QC	Potvrdite konfiguraciju kabla u odnosu na narudžbu	Zapisnik završnog pregleda

Izveštaji o ispitivanju i zapisi o inspekciji mogu se dostaviti u skladu sa zahtevima projekta.

Custom MPO/MTP Multimode Fiber Cable Manufacturing

Proizvodimo MPO/MTP višemodne kablovske sklopove prema crtežima, specifikacijama, uzorcima ili tehničkim specifikacijama.
Prilagodba može uključivati:

OM3 / OM4 / OM5 vlakna
8–144 konfiguracije vlakana
Dužina kabla
Tip i spol konektora
Tip A / B / C polaritet

Konstrukcija kablova i materijal omotača
Povlačenje{0}}oči
Boja jakne
Označavanje proizvoda i bar kod
Individualni izvještaji o ispitivanju

Za porudžbine projekta, kupci mogu dostaviti model primopredajnika, postojeću specifikaciju kabla, crtež sistema ili BOM za pregled konfiguracije prije proizvodnje.

FAQ

P: Možete li dati uzorke prije proizvodnog naloga?

O: Da. Narudžbe uzoraka mogu se organizirati kako bi se provjerilo uklapanje konektora, konstrukcija kabela, konfiguracija vlakana, optičke performanse i kompatibilnost s postojećom opremom kupca prije veće proizvodne narudžbe.

P: Koje informacije su vam potrebne za citiranje MPO/MTP multimodnih optičkih kablova?

O: Osnovna ponuda obično zahteva potrebnu količinu, dužinu kabla, konfiguraciju vlakana, konfiguraciju konektora i konstrukciju kabla. Za{1}}specifične narudžbe, pružanje modela primopredajnika, BOM-a, crteža ili postojećeg uzorka kabla nam omogućava da preciznije pregledamo konfiguraciju.

P: Možete li uskladiti postojeći MPO/MTP kabl?

O: Da. Postojeći kabl, etiketa proizvoda, crtež ili uzorak mogu se koristiti kao referenca za reprodukciju. Možemo pregledati konfiguraciju konektora, mapiranje vlakana, konstrukciju kabla, dimenzije i druge prepoznatljive specifikacije prije nego što potvrdimo proizvodnju.

P: Da li se pojedinačni kablovi mogu označiti i pratiti?

O: Da. Oznake proizvoda, brojevi dijelova, bar kodovi, serijski brojevi i drugi zahtjevi za identifikaciju mogu se ugraditi u sklop kabela gdje je to potrebno. Zapisi o ispitivanju također mogu biti povezani sa specificiranom identifikacijom proizvoda.

P: Kako se MPO/MTP kablovski sklopovi pakuju za međunarodnu isporuku?

O: Pakovanje se može konfigurisati prema dužini kabla, broju vlakana, zahtevima zaštite konektora i načinu isporuke. Krajnje strane konektora su zaštićene tokom pakovanja kako bi se smanjio rizik od kontaminacije ili mehaničkih oštećenja tokom transporta.

P: Možete li isporučiti kablove prema našoj specifikaciji ili specifikaciji projekta?

O: Da. Proizvodnja bazirana na BOM-u dostupna je za projektne narudžbe. Isporučena specifikacija se može pregledati prije proizvodnje kako bi se potvrdila potrebna konfiguracija kabela, količine, oznake i drugi zahtjevi za kupovinu.

P: Koje je tipično vrijeme isporuke za MPO/MTP kablovske narudžbe?

O: Vrijeme isporuke ovisi o konfiguraciji kabela, broju vlakana, tipu konektora, količini, zahtjevima testiranja i trenutnom rasporedu proizvodnje. Potvrđeno vrijeme isporuke se daje nakon pregleda tehničke konfiguracije i količine narudžbe.

P: Možete li dostaviti dokumentaciju uz pošiljku?

O: Dokumentacija se može isporučiti u skladu sa zahtjevima narudžbe, uključujući specifikacije proizvoda, rezultate optičkih ispitivanja, zapise o inspekciji, informacije o pakovanju i druge dogovorene dokumente o kvalitetu.
