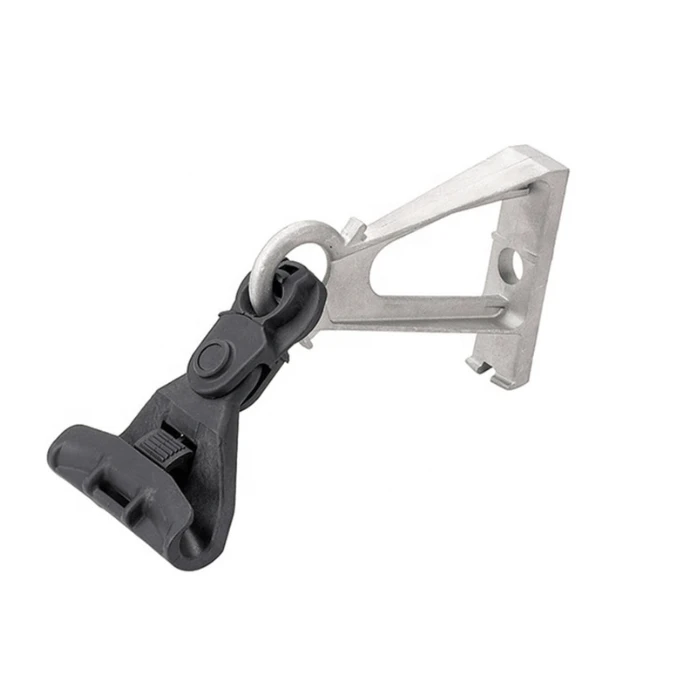

Ovjesna obujmica za optički kabl je dizajnirana da podupire i osigurava zračne optičke kablove na srednjim stubovima, stubovima ili poprečnim{0}} strukturama. Sklop stezaljke kombinuje tijelo-nosivog tijela, kablovski{3}}kontaktni umetak ili unaprijed oblikovane oklopne šipke i montažni hardver za raspodjelu mehaničkog opterećenja uz ograničavanje prevelikog pritiska na omotač kabla.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Primjenjivi tipovi kablova |
ADSS, slika-8, okrugli samonosivi, odabrani FTTH kablovi |
|
Prečnik kabla |
Ø6–20 mm; ostali rasponi dostupni po prilagodbi |
|
Tipično nazivno mehaničko opterećenje |
10–30 kN za standardne modele; ojačane konfiguracije do 100 kN |
|
Primjenjivi raspon |
Do 400 m za standardne konfiguracije |
|
Konfiguracija linije |
Prave rute i umjereni uglovi skretanja |
|
Stanovanje |
Lijevana aluminijska legura ili određena metalna konstrukcija |
|
Kabl{0}}kontaktni materijal |
EPDM ili drugi elastomer otporan na UV/ vremenske{0}} |
|
Oklopne šipke |
Pocinčani čelik ili aluminij{0}}obložen čelik, ovisno o konfiguraciji |
|
Hardver |
304/316 nehrđajući čelik ili pocinčani čelik |
|
Radna temperatura |
Obično -40 stepeni do +65 stepeni |
|
Površinska zaštita |
Anodizacija, galvanizacija ili druga specifična zaštita od korozije |
|
Težina |
Otprilike 0,45–2,8 kg, ovisno o modelu |
Mehanički dizajn i kompatibilnost kablova
Ovjesna obujmica je dizajnirana da održava položaj kabela dok širi potpornu silu preko kontaktne površine kabela. Za konfiguracije koje koriste prethodno oblikovane spiralne oklopne šipke, šipke se prilagođavaju površini kabela i raspoređuju mehaničko naprezanje duž duže kontaktne dužine, smanjujući lokalizirano opterećenje na vanjskom omotaču.
EPDM ili ekvivalentni umetak od elastomera može pružiti dodatno amortizovanje i trenje između kabela i tijela obujmice. Ovo je posebno važno za zračne rute izložene kretanju-idukovanim vjetrom i promjenama temperature.
Prečnik kabla mora biti usklađen sa specificiranim opsegom stezaljki. Stezaljku ne treba birati samo prema nazivnom tipu kabla; stvarni gotovi vanjski promjer i instalacijsko opterećenje treba provjeriti u odnosu na specifikaciju modela.
Prijave
Ovjesna obujmica se koristi za postavljanje optičkog kabla iznad glave u:
- FTTH i FTTx vazdušne mreže
- ADSS pristup i okosne mreže
- Telekomunikacioni vodovi na stubovima
- Ruralna i urbana širokopojasna infrastruktura
- Kampus, industrijski park i privatne komunikacijske mreže
- Komunikacioni sistemi za elektroenergetske kompanije koji koriste kompatibilni samonosivi -fiber kabl
- Saobraćajne i infrastrukturne komunikacijske rute
Metoda instalacije
Stezaljka se može instalirati na stupove, tornjeve ili križne-krake pomoću kompatibilnih vijaka za stupove, traka od nehrđajućeg čelika, J-kukica, U- okova ili namjenskih nosača za montažu, ovisno o odabranoj konfiguraciji hardvera.
Za standardne primjene ovjesa:
Potvrdite stvarni vanjski prečnik kabla i odabrani opseg stezaljki.
Provjerite raspon, ugao trase, opterećenje vjetrom/ledom i potrebno mehaničko opterećenje.
Pravilno pozicionirajte kabel u tijelo stezaljke ili u prethodno oblikovani sklop ovjesa.
Ugradite stezaljku na naznačeni stup, toranj ili nosač.
Pritegnite montažni hardver prema navedenom momentu za ugradnju.
Proverite da li je kabl bezbedno oslonjen bez prekomerne kompresije, deformacije omotača ili oštrog savijanja.
Prilagodba / OEM
OEM konfiguracije su dostupne prema prečniku kabla, konstrukciji kabla, potrebnom rasponu, mehaničkom opterećenju, dužini -oklopne šipke, interfejsu za montažu i strukturi instalacije.
Prilagodba također može uključivati:
- Dimenzije i geometrija tijela stezaljke
- Preformirana dužina šipke i materijal
- Montažni nosači i okovi
- Komponente od nerđajućeg{0}}čelika ili pocinkovane
- Oznake proizvoda i identifikacija
- Pakovanje i etiketiranje kupaca
Za procjenu RFQ, kupci treba da navedu tip kabla, stvarni vanjski prečnik, tipičan raspon, maksimalni raspon, ugao linije, strukturu instalacije i uslove okoline.
Inspekcija i testiranje
Tipične stavke za pregled uključuju:
- Kompatibilnost promjera kabela i kontrola dimenzija
- Vizuelna i površinska{0}}završna inspekcija
- Provjera materijala i premaza
- Ispitivanje mehaničkog/prekidnog{0}}opterećenja
- Testiranje sile klizanja ili zadržavanja{0}}
- Kontrola uklapanja i pričvršćivanja okova
- Ispitivanje otpornosti{0}} na koroziju gdje je navedeno
- Ispitivanje otpornosti na UV i okolinu{0}}za polimerne komponente
Izvještaji o inspekciji i dokumentacija o usklađenosti mogu se dostaviti prema zahtjevima projekta.
FAQ
P: Može li se ovjesna obujmica koristiti za ADSS instalacije velikog raspona-?
O: Da. Standardne konfiguracije su namijenjene za obične zračne raspone, dok ADSS instalacije dugog raspona-mogu zahtijevati ojačane ili dvostruke ovjesne sklopove. Izbor bi trebao biti zasnovan na maksimalnom rasponu i izračunatom opterećenju okoline.
P: Možete li dati uzorke prije masovne narudžbe?
O: Da. Uzorci se mogu organizirati za procjenu dimenzija,{1}}uklapanja i instalacije prije masovne proizvodnje. Troškovi uzorka i vozarina se obično potvrđuju prema traženom modelu i količini.
P: Kojim standardima može biti usklađena obujmica?
O: Primjenjivi zahtjevi zavise od kablovskog sistema i odredišnog tržišta. Specifične tehničke specifikacije IEC, EN, ASTM i kupca{1}}mogu se pregledati kada je to primjenjivo. Prije ponude treba navesti traženi standard ili specifikaciju projekta.
P: Koja se ambalaža koristi za velike narudžbe?
O: Standardni proizvodi se obično pakuju u kartonske kutije sa zaštitnim unutrašnjim pakovanjem, a zatim se stavljaju na palete kada je to potrebno za rukovanje izvozom. Prilagođene oznake kartona, etikete proizvoda, količine i načini pakovanja dostupni su za veleprodajne narudžbe.
P: Koji je MOQ za obujmice?
O: Praktični MOQ za standardne komercijalne narudžbe je 500 komada po modelu. O mješovitim modelima ili prilagođenim konfiguracijama može se razgovarati odvojeno u skladu sa zahtjevima proizvodnje.
P: Koje je tipično vrijeme isporuke za masovnu narudžbu?
O: Za standardne modele, tipično vrijeme obrade je 7-14 dana nakon specifikacije i potvrde narudžbe. Prilagođeni proizvodi mogu zahtijevati dodatni alat ili vrijeme proizvodnje, što će biti potvrđeno prije naručivanja.
P: Koje uslove plaćanja prihvatate?
O: Obično prihvatamo T/T, L/C, PayPal i kreditnu karticu. Ostali uslovi plaćanja se mogu razgovarati u skladu sa vrednostima narudžbe, zahtevima kupaca i uslovima saradnje.
P: Koje su opcije dostave i izvoza dostupne?
O: Narudžbe se mogu dogovoriti morem, zrakom ili ekspresnom dostavom, ovisno o količini, hitnosti i destinaciji. Uobičajeni trgovinski uvjeti uključuju EXW, DAP i DDP, s konačnim dogovorom o otpremi potvrđenim u skladu s narudžbom i odredištem.
