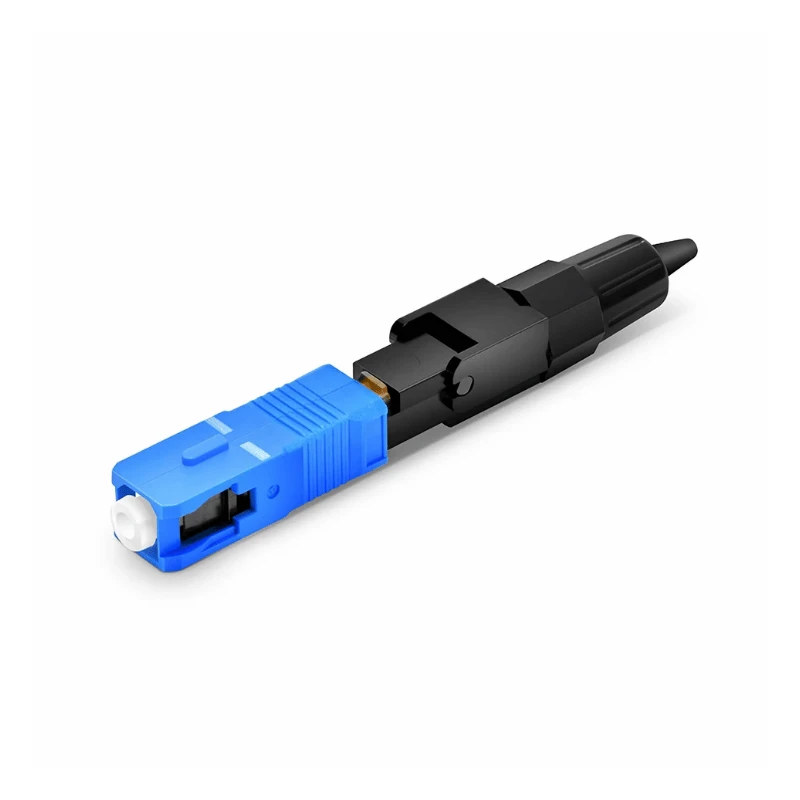

Fiber Optic Cable SC UPC konektor

Fiber Optic Cable SC UPC konektor je fabrički-sastavljen SC konektor dizajniran za jedno-završavanje i međusobno povezivanje optičkog kabla sa jednim modom. Koristi keramičku čauru od 2,5 mm i strukturu spojnice push{4}}za stabilno spajanje sa kompatibilnim SC adapterima. Standardna konfiguracija je pogodna za 9/125 μm single-mode fiber i 2,0 mm kabl, sa drugim prečnicima kablova i konfiguracijama montaže dostupnim za zahtjeve projekta.

Konektor se sastoji od cirkonijum-keramičke čahure, kućišta konektora, komponenti za poravnanje i vučne{0}}čizme. Obruč od 2,5 mm pruža standardizovani SC spojni interfejs, dok mehanizam za spajanje push{3}}povlači omogućava jednostavnu instalaciju i uklanjanje sa SC adaptera.

Krajnja strana UPC-a je polirana kako bi se osigurao fizički kontakt između spojenih površina vlakana i kontrolisala optička refleksija. Kućište konektora štiti unutrašnju strukturu poravnanja, dok poklopac-za rasterećenje vučne sile smanjuje mehaničko naprezanje na prijelazu kabla-u-konektor.

Standardna verzija je dizajnirana za 9/125 μm single-modna vlakna, uključujući aplikacije tipa OS2-. Za sklopove koji koriste vlakna-neosjetljiva na savijanje, kompatibilnost se također može specificirati prema primjenjivoj ITU-T kategoriji vlakana. ITU-T G.657 pokriva jednomodna vlakna i kablove-neosjetljive na gubitke-na savijanje- i kablove koji se posebno koriste u pristupnim i instalacijama velike gustine.

Konektor treba odabrati prema modu vlakana, prečniku kabla, interfejsu adaptera, tipu poliranja i okruženju primene.

Telekomunikacione mreže:Interkonekcija opreme, razvodni okviri i veze za prenos

Ftth/fttx:Optička distribucija i optičke veze sa{0}}strane pretplatnika

Data centri:Patching i povezivanje opreme gdje su specificirani sc interfejsi

Mreže preduzeća:Okosnica i od-do{1}}izgradnja optičkih veza

Catv i emitovanje:Distribucija optičkih signala i međusobno povezivanje opreme

Industrijske mreže:Fiber veze u automatizaciji i komunikacijskim sistemima gdje je okolišna specifikacija prikladna

Interfejs sc push{0}}pull je posebno praktičan za aplikacije koje zahtijevaju čestu instalaciju i uklanjanje konektora.

Za OEM i projektne narudžbe, konektor se može konfigurirati prema zahtjevima, uključujući:

Za masovnu proizvodnju, primjenjivi crtež, optičke specifikacije, konstrukcija kabela, zahtjevi tolerancije i inspekcijski kriteriji trebaju biti potvrđeni prije masovne proizvodnje.

Svaku proizvodnu seriju treba provjeriti u odnosu na odobrenu specifikaciju proizvoda prije otpreme. Ključne stavke inspekcije uključuju:

Završna{0}}inspekcija lica:Kontaminacija, ogrebotine, strugotine i nedostaci poliranja

Testiranje gubitaka prilikom umetanja:Provjera prema navedenoj maksimalnoj vrijednosti

Testiranje gubitka povrata:Provjera performansi povratnog{0}}odraza upc-a

Navoj i dimenzionalna inspekcija:Kritične dimenzije interfejsa i sklopa

Pregled sklopa kabla{0}}na-konektor:Stanje prtljažnika, kućišta, uvijanja i{0}}rasterećenja

Testiranje parenja/izdržljivosti:Provjera performansi konektora nakon ponovljenog parenja gdje je potrebno

Ispitivanje okoline:Ispitivanje temperature ili vlažnosti kada to zahteva specifikacija projekta

Za OEM porudžbine, dodatna mehanička, ekološka ili optička ispitivanja mogu se definisati u skladu sa primenjivom specifikacijom ili standardom testiranja kupca. Dimenzije interfejsa konektora treba da se kontrolišu u skladu sa važećim zahtevima IEC 61754-4 SC porodice.
