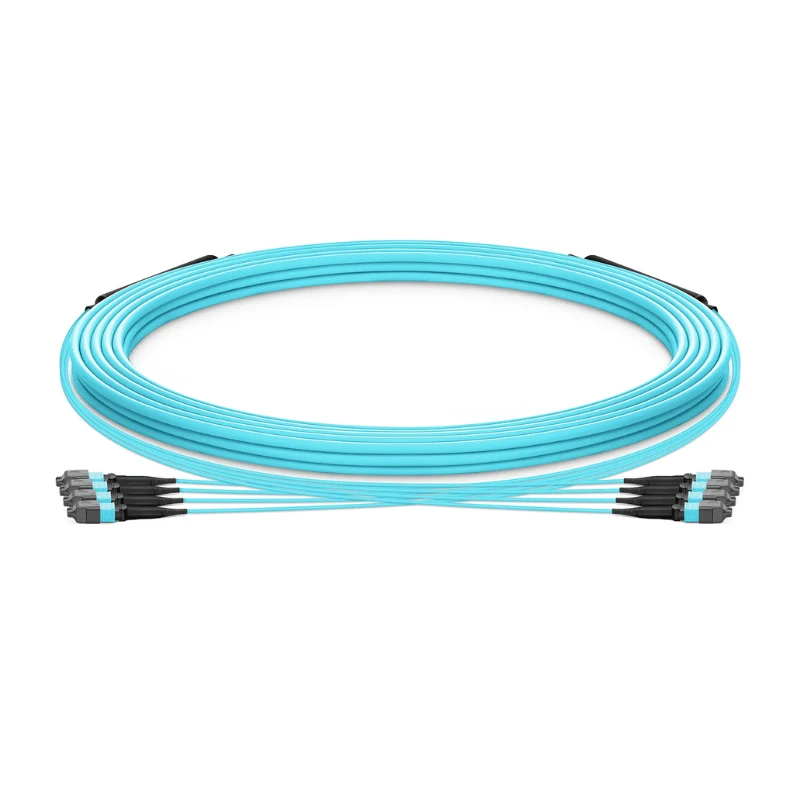

OM3 MPO Multimode Fiber Cable
Detalji
OM3 MPO višemodni optički kabl je fabrički-završen sklop višemodnih vlakana izgrađen sa OM3 optičkim vlaknima i MPO/MTP multi-konektorima.
Klasifikacija proizvoda
MPO/MTP Multimode Fiber Cable
Share to
Opis

OM3 MPO višemodni optički kabl je fabrički-završen sklop višemodnih vlakana izgrađen sa OM3 optičkim vlaknima i MPO/MTP multi-konektorima.



Tehničke specifikacije



Parametar

Specifikacija

Vrsta proizvoda

OM3 MPO Multimode Fiber Cable

Fiber Type

OM3 Multimode Fiber

Fiber Size

50/125 μm

Talasna dužina

850 nm / 1300 nm

Fiber Count

8 / 12 / 24 / 48 / 72 / 144 Vlakna

Tip konektora

MPO / MTP

Konektor A

Muško / Žensko; Zakačen / Otkvačen

Konektor B

Muško / Žensko; Zakačen / Otkvačen

Polaritet

Tip A / Tip B / Tip C

Cable Structure

Okrugli kabl / mikro-distributivni kabl / trakasti kabl

Materijal jakne

LSZH / PVC / OFNP

Dužina kabla

Custom Length

Radna temperatura

-20 stepeni do +70 stepeni

Optičko testiranje

Gubitak umetanja / Gubitak povrata

Inspekcija konektora

End-Inspekcija lica / 3D interferometarska inspekcija

Usklađenost

RoHS / REACH / CE; UL 910 i CPR konfiguracije zavise od primenljive konstrukcije kablova



Karakteristike OM3 vlakana



OM3 klasa vlakana definira karakteristike multimodnog prijenosa optičke staze, dok MPO/MTP završetak određuje kako su pojedinačni kanali vlakana predstavljeni na interfejsu opreme.


Sastavljanje{0}}Performanse na nivou
Za OM3 MPO sklop, specifikacija vlakna i završetak konektora se procjenjuju kao gotova optička putanja, a ne kao nezavisni opisi komponenti.


Konfiguracija gubitka
DIMI pruža različite MPO/MTP stepene gubitaka, omogućavajući da se gotov sklop specificira prema optičkim-zahtjevima za gubitke povezane veze.


Uslovi prenosa
Ostvarljiva udaljenost prijenosa ovisi o kompletnoj optičkoj vezi, uključujući primopredajnike, pasivne komponente i raspoloživi optički budžet, a ne o specifikaciji kabla u izolaciji.



Cable Construction

Cable Structure

Odabrana konstrukcija kabla definiše unutrašnji raspored i mehaničku zaštitu sklopa više- vlakana prije MPO/MTP završetka.

Zaštita vlakana

Odabrana konstrukcija grupiše i štiti pojedinačna vlakna prema specificiranom dizajnu kabla i broju vlakana.

Specifikacija jakne

Konstrukcija omotača je definirana zajedno sa potrebnim mehaničkim, ekološkim i zahtjevima usklađenosti gotovog kabela.



MPO raskid



Konfiguracija konektora:MPO/MTP konektori su fabrički terminirani u skladu sa specificiranim tipom konektora, spolom, konfiguracijom pinova i mapiranjem vlakana od-do-kraja.


Mapiranje polariteta i vlakana:Navedeni polaritet definira odnos-položaja vlakana između dva kraja konektora, pri čemu je završen sklop verificiran u odnosu na potvrđeno mapiranje prije isporuke.



Provjera kvalitete proizvoda



Optičko testiranje

Svaki gotov sklop se podvrgava testiranju gubitaka pri umetanju i povratnih gubitaka prije otpreme prema potvrđenoj optičkoj specifikaciji.

01

Geometrija konektora

Geometrija MPO konektora je potvrđena mjerenjem 3D interferometra, uključujući visinu vlakna, radijus zakrivljenosti i pomak vrha.

02

End-Inspekcija lica

Krajnje površine konektora se pregledavaju na površinske defekte i kontaminaciju prije nego što se gotovi sklop pusti.

03

Polarity Verification

Kontinuitet i polaritet vlakana se provjeravaju u odnosu na specificirano mapiranje kako bi se provjerila korespondencija kanala u sklopu.

04

Sljedivost proizvoda

Tamo gdje je specificirano serijalizirano izvještavanje, gotovi kabel se može povezati sa svojim snimljenim optičkim podacima i inspekcijskim podacima konektora preko dodijeljenog identifikacionog broja.

05



FAQ



P: Može li se OM3 MPO kabel koristiti u linku koji sadrži OM4 vlakno?

O: Mješovite OM3/OM4 veze treba procijeniti u odnosu na specifikaciju primopredajnika i optički budžet sistema prije implementacije, jer ukupne performanse zavise od kombinovanih specifikacija vlakana i komponenti.

P: Šta treba potvrditi prije ponovnog naručivanja OM3 MPO kabela?

O: Odobrenu specifikaciju proizvoda, prethodnu referencu narudžbe ili proizvodni uzorak treba koristiti za potvrdu dogovorene konfiguracije prije ponovne proizvodnje.

P: Može li se odobreni uzorak koristiti kao proizvodna referenca za narudžbu OM3 MPO kabla?

O: Da. Odobreni uzorak može poslužiti kao referenca za proizvodnju kada su njegova konfiguracija i primjenjivi zahtjevi inspekcije dokumentirani u potvrđenoj specifikaciji narudžbe.

P: Može li DIMI proizvesti OM3 MPO kabel prema postojećoj specifikaciji kupca?

O: Da. Postojeća specifikacija kupca može se koristiti kao referenca za proizvodnju kada su potrebna konfiguracija, tehnički zahtjevi i kriteriji inspekcije jasno definirani i potvrđeni prije proizvodnje.

P: Šta je obično potrebno za ponudu OM3 MPO kabla?

O: Količina projekta, ciljni datum isporuke, postojeći broj dijela, odobreni uzorak ili prethodna referenca narudžbe mogu pomoći dobavljaču da pripremi ponudu u odnosu na potrebnu konfiguraciju.

P: Mogu li se OM3 MPO kablovi isporučiti za OEM ili privatne{1}}narudžbe?

O: Zahtjevi za OEM ili privatnu{0}}oznaku mogu se uključiti u potvrđenu proizvodnu specifikaciju, uključujući dogovorenu identifikaciju proizvoda, označavanje, pakovanje i zahtjeve za dokumentaciju.

P: Koji dokumenti se mogu tražiti za narudžbu OM3 MPO kabla?

O: Kupci mogu specificirati potrebne izvještaje o ispitivanju, zapise o identifikaciji proizvoda, zapise o inspekciji ili drugu dokumentaciju o kvalitetu kao dio zahtjeva za dokumentacijom narudžbe.

P: Kako kupci mogu procijeniti dobavljača OM3 MPO kablova prije nego što daju proizvodnu narudžbu?

O: Kupci mogu pregledati specifikacije proizvoda dobavljača, proces odobravanja uzorka, zapise o optičkom testiranju, mogućnost inspekcije konektora, primjenjive certifikate i proizvodnu dokumentaciju prije nego što odobre proizvodnu narudžbu.
