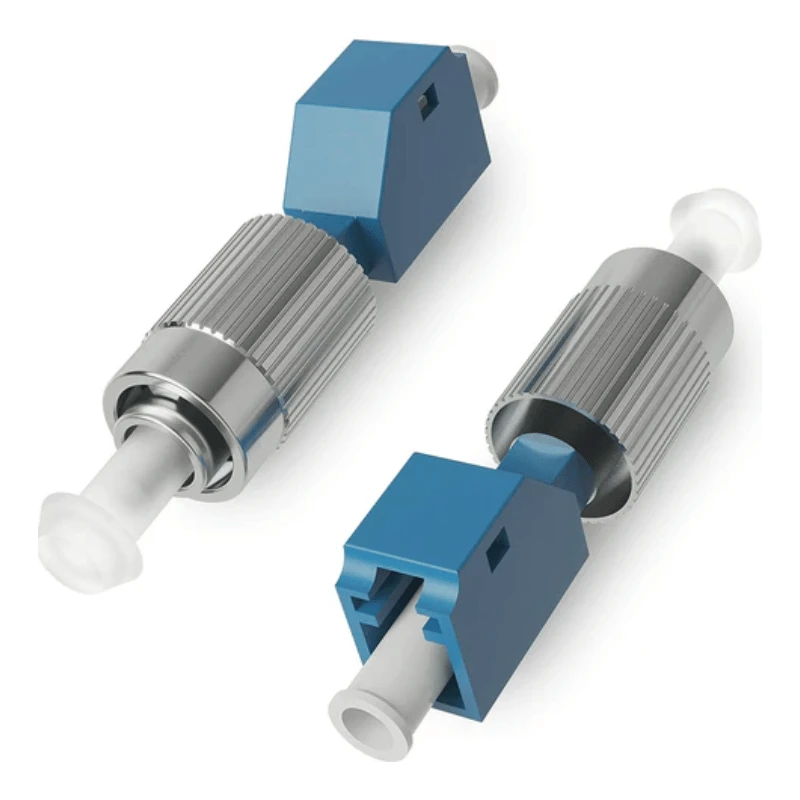

LC-FC optički adapteri su hibridni ženski-na-ženski adapteri dizajnirani za povezivanje LC-i FC-završenih optičkih komponenti bez ponovnog-terminacije vlakna. Standardna konfiguracija je LC/UPC do FC/UPC, simpleks, singlemode OS2 9/125 μm, sa preciznim cirkon-keramičkim rukavom za poravnanje. Za zahtjeve projekta mogu se specificirati različite vrste poliranja konektora, načini vlakana, materijali kućišta i konfiguracije za montažu.
Specifikacije adaptera
|
Parametar |
Standardna specifikacija |
||
|
Adapter Type |
LC na FC hibridni adapter |
||
|
Konfiguracija konektora |
LC/UPC u FC/UPC |
||
|
Rod |
Od žene-u-žene |
||
|
Kanal |
Simplex |
||
|
Fiber Mode |
Jednomodni OS{0}}/125 μm |
||
|
Alignment Sleeve |
Precizna cirkonijum keramika |
||
|
Tipični gubitak umetanja |
Manje ili jednako 0,3 dB |
||
|
Povratni gubitak |
Veći ili jednak 50 dB, UPC |
||
|
Trajnost |
Veće ili jednako 500 ciklusa parenja |
||
|
Radna temperatura |
-25 stepeni do +70 stepeni |
||
|
Temperatura skladištenja |
-40 stepeni do +85 stepeni |
||
|
Montaža |
Panel Mount |
||
|
Stanovanje |
Inženjerska plastika ili metal |
||
|
Primjenjivi standardi |
Zahtjevi za sučelje IEC 61754-20 / IEC 61754-13; RoHS |
||
LC interfejs prati dimenzionalne zahtjeve familije LC konektora, dok FC strana koristi standardizovani 2,5 mm ferrule interfejs i dizajn zavrtnja{1}}spojnice.
Kompatibilnost konektora
Adapter je dizajniran za direktnu LC-na-FC interkonekciju, što ga čini korisnim tamo gdje oprema, patch paneli ili postojeća optička infrastruktura koriste različite platforme konektora.
LC strana:Kompatibilan sa standardnim LC konektorima; UPC i APC konfiguracije se mogu specificirati.
FC strana:Kompatibilan sa standardnim FC konektorima koristeći odgovarajuću PC/UPC ili APC konfiguraciju.
Načini rada vlakana:siSglemode OS2 je standardna konfiguracija; višemodne verzije kao što su OM3 i OM4 mogu se isporučiti kada se dizajn adaptera i čahura za poravnanje u skladu s tim podudaraju.
Poljsko podudaranje:Vrste poliranja konektora treba odabrati prema komponentama koje se spajaju. LC i FC sučelja imaju zasebne IEC dimenzijske specifikacije.
Za mreže mješovitih konektora, hibridni adapter eliminiše potrebu za zamjenom inače servisiranih patch kablova ili ponovnim-ukidanjem instaliranog vlakna.
Struktura adaptera
Adapter se sastoji od dva konektora, čahure za precizno poravnanje i vanjskog kućišta sa potrebnom strukturom -zadržavanja panela.
Cirkonijum keramička navlaka održava poravnanje ferula tokom parenja i nesparivanja, pomažući u kontroli gubitka optičke spojnice. LC strana koristi sučelje tipa kompaktne zasune-, dok je na strani FC smješten mehanizam za spajanje s navojem karakterističan za FC konektore.
Mogućnosti kućišta uključuju inženjersku plastiku ili metal visoke-zavisnosti od mehaničkih zahtjeva i dizajna panela. Mogu se konfigurirati i poklopci za zaštitu od prašine, strukture sa kapcima, različiti dizajni prirubnica i-specifične karakteristike montaže.
Prijave
Telekom i ODF sistemi
Koristi se za povezivanje LC i FC kablova za spajanje unutar optičkih distributivnih okvira, fiber panela i opreme za mrežu nosača.
Data Center i Enterprise Fiber Networks
Pogodno za migraciju opreme ili naslijeđe-na-novu infrastrukturu gdje LC i FC interfejsi moraju koegzistirati.
FTTx Distributivna oprema
Može se integrirati u optičke razvodne kutije, ormare, terminalne ploče i drugu pristupnu{0}}mrežnu opremu gdje su potrebni mješoviti tipovi konektora.
Oprema za ispitivanje i mjerenje vlakana
Pruža zamjenjivi LC-na-FC interfejs za optičke instrumente za testiranje i laboratorijske ili proizvodne testne panele.
OEM paneli i sklopovi od vlakana
Pogodno za proizvođače panela, graditelje kućišta i sistemske integratore kojima je potrebna određena hibridna konfiguracija adaptera.
Prilagodba / OEM
Kombinacija konektora:Lc-fc i druge hibridne konfiguracije.
poljski:Upc ili apc prema konfiguraciji spojnog konektora.
Fiber mod:Os2 singlemode i odabrane multimode konfiguracije.
rukav:Cirkonijum keramika; alternativni materijali rukava mogu se procijeniti za specifične primjene.
Kućište: plastična ili metalna konstrukcija.
Montaža:Standardna montaža na panel, strukture s prirubnicama/bez prirubnica, kopče ili geometrija montaže{0}}specifična za kupca.
zaštita:Kapice za prašinu ili dizajn sa kapcima.
identifikacija:Boja kućišta, logotip, numerisanje portova, broj dela i označavanje bar kodom.
Pakovanje:Rasute, pojedinačne torbe ili pakovanja{0}}koju odredi kupac.
Kvalitet i inspekcija
Kontrola kvaliteta treba da obuhvati i optičke performanse i mehaničku pouzdanost. Tipične stavke za pregled uključuju:
Testiranje gubitaka pri umetanju i povratnih gubitaka za specificirani konektor i konfiguraciju poliranja.
Provjera dimenzija adapterskih sučelja, karakteristika montaže i komponenti za poravnanje.
Provjera poravnanja čahure i prstena za održavanje ponovljivih performansi parenja.
Testiranje{0}}ciklusa parenja radi provjere mehaničke izdržljivosti.
Vizuelni pregled za defekte kućišta, stanje navlake, kontaminaciju i oštećenje interfejsa konektora.
Ispitivanje temperature i okoline kada to zahtijeva specifikacija projekta.
Dokumentacija o materijalu i usklađenosti, uključujući zahtjeve u vezi sa RoHS-ako su navedeni.
Kriterijumi inspekcije i izvještaji o ispitivanju mogu se uskladiti sa crtežima kupca, specifikacijama kupovine ili primjenjivim standardima za optičke{0}} komponente.
FAQ
P: Možete li dati uzorke prije masovne narudžbe?
O: Da. Uzorci se mogu dostaviti za specifikaciju, kompatibilnost konektora i procjenu sklopa prije masovne kupovine. Količina uzorka i sve primjenjive cijene uzorka mogu se potvrditi na osnovu tražene konfiguracije.
P: Koji je MOQ za LC-FC adaptere za optička vlakna?
O: Za standardne konfiguracije, MOQ je obično 100 komada. OEM konfiguracije, posebni materijali ili prilagođeno pakovanje mogu zahtijevati drugačiji MOQ, što se može potvrditi prije ponude.
P: Koje je tipično vrijeme isporuke za velike narudžbe?
O: Tipično vrijeme obrade je 7-14 dana, ovisno o količini narudžbe i konfiguraciji. Vrijeme dostave je obično 20-30 dana, sa konačnim rasporedom potvrđenim prema destinaciji i načinu isporuke.
P: Koje načine plaćanja prihvatate?
O: Obično prihvatamo T/T, L/C, PayPal i kreditnu karticu. Za kvalifikovane narudžbe ili specifične zahtjeve projekta može se razgovarati o drugim uslovima plaćanja.
P: Koje metode dostave su dostupne?
O: Narudžbe se mogu slati ekspresnim, zračnim ili morskim prijevozom, ovisno o količini, zahtjevima isporuke i destinaciji. DDP, DAP i EXW uslovi se takođe mogu dogovoriti prema narudžbini.
P: Možete li dostaviti izvještaje o inspekciji uz narudžbu?
O: Da. Inspekcijska dokumentacija se može isporučiti prema dogovorenim zahtjevima narudžbe. Tipični zapisi mogu uključivati gubitak umetanja, povratni gubitak, inspekciju dimenzija i rezultate vizualne inspekcije.
P: Kako da navedem adapter kada tražim ponudu?
O: Navedite potrebnu kombinaciju LC/FC konektora, UPC ili APC poliranje, simpleks ili drugu konfiguraciju, način rada vlakana, tip kućišta, zahtjeve za montažu, količinu i zahtjeve za pakovanje. Crteži ili referentni uzorci se preporučuju za prilagođene verzije.
