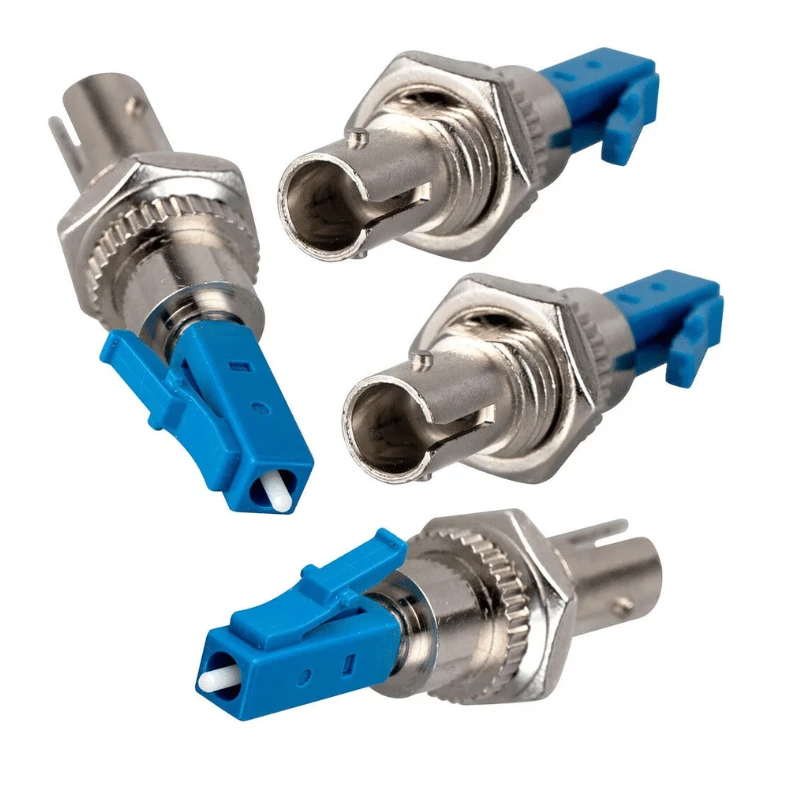

LC na ST adapter za optički kabl je hibridni adapter za optička vlakna dizajniran za povezivanje LC-završenih vlakana sa ST-završenim vlaknom bez ponovnog-završavanja postojećih kablova. Koristi precizne komponente za poravnanje za održavanje stabilnog spajanja vlakana, pogodno za singlemode i multimode mreže.
Specifikacije adaptera
|
Parametar |
Specifikacija |
|
Adapter Type |
LC na ST hibridni adapter |
|
LC interfejs |
LC žensko |
|
ST Interface |
ST ženska |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Fiber Type |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
Polish Type |
UPC; APC dostupan za primjenjive konfiguracije |
|
Alignment Sleeve |
Cirkonijum keramika |
|
Insertion Loss |
Tipično manje od ili jednako 0,3 dB; Manje ili jednako 0,5 dB max. |
|
Povratni gubitak |
Veći ili jednak 45 dB UPC; Veći ili jednak 60 dB APC |
|
Ponovljivost |
Manje ili jednako 0,1 dB |
|
Trajnost parenja |
Veće ili jednako 500 ciklusa |
|
Stanovanje |
Plastika visoke{0}}vrste; metalno kućište opciono |
|
Montaža |
Montaža na panel{0}} |
|
Radna temperatura |
-25 stepeni do +70 stepeni |
|
Konfiguracija |
Simplex; Dostupna duplex montaža |
Kompatibilnost konektora
Adapter omogućava direktno mehaničko spajanje između lc i st konektora, što ga čini pogodnim kada oprema, patch paneli ili instalirani kablovi koriste različite interfejse konektora.
Lc strana:Kompatibilan sa standardnim lc konektorima koji koriste čauru od 1,25 mm.
St strana:Kompatibilan sa standardnim st konektorima pomoću 2,5 mm ferule i bajonet spojnice.
Singlemode:Podržava os2 9/125 μm konfiguracije sa upc ili primjenjivim apc poliranjem.
višenačin:Podržava om1 62.5/125 μm i om2/om3/om4 50/125 μm konfiguracije.
Mešanje konektora:Adapter menja samo interfejs konektora; povezana vlakna trebaju ostati usklađena sa potrebnim načinom prijenosa i optičkim sistemom.
Struktura adaptera
Adapter se sastoji od LC-bočnog interfejsa, ST-bočnog interfejsa, precizne čahure za poravnanje, kućišta i montažne strukture.
Cirkonijum keramička navlaka održava koncentričnost ferule tokom parenja, pomažući u kontroli bočnog neusklađenosti i gubitka optičkog umetanja.
Standardno kućište je plastika visoke{0}}čvrste za kompaktnu instalaciju panela. Metalno kućište, tip prirubnice, fiksiranje-u držanju, montaža s navojem i drugi rasporedi otiska mogu se specificirati za opremu sa različitim mehaničkim zahtjevima.
Prijave
Mrežna migracija:Povezuje novu lc-baziranu opremu na postojeću st-terminiranu optičku infrastrukturu bez zamjene kompletne kablovske veze.
Patch paneli i odfs:Pruža mješovitu lc/st konekciju u sistemima za distribuciju i spajanje vlakana.
Oprema za testiranje:Interfejsi lc patch kablova sa st portovima na optičkim instrumentima za testiranje i mernoj opremi.
Telekomunikacione mreže:Podržava mješovite-instalacije konektora tokom proširenja mreže ili zamjene opreme.
Mreže preduzeća i kampusa:Pogodno za naslijeđenu st infrastrukturu koja ostaje u funkciji zajedno sa opremom zasnovanom na lc-u.
Industrijski i instrumentacijski sistemi:Pruža konverziju konektora gdje postojeća oprema sa vlaknima koristi st interfejse.
Hibridni adapteri se posebno koriste za mješovita-konektorska okruženja i migraciju opreme gdje je ponovno{1}}ukidanje nepoželjno.
Prilagodba / OEM
Kombinacije interfejsa:Lc-st, lc-sc, lc-fc, sc-st i druge hibridne konfiguracije.
Fiber mod:Os2, om1, om2, om3 ili om4.
poljski:Upc ili apc gdje je mehanički i optički kompatibilan.
Stanovanje:Plastika ili metal; dostupna prilagođena identifikacija boja.
Montaža:Prirubnica, navojna, uskočna-in ili korisnik-otisak ploče.
Konfiguracija:Simpleksni ili upareni dupleks aranžmani.
identifikacija:Logo, broj dijela, identifikacija konektora i druge oznake.
Pakovanje:Pakovanje u rasutom stanju, pojedinačne vreće, unaprijed -sortirani setovi i ambalaža sa privatnim{1}} etiketama.
Kvalitet i inspekcija
Kontrola kvaliteta treba da obuhvati i optičke performanse i mehaničku kompatibilnost. Svaka proizvodna serija se može pregledati u skladu sa dogovorenom specifikacijom, uz ključne stavke inspekcije koje uključuju:
Vizuelni i dimenzionalni pregled kućišta i interfejsa
LC/ST ferrula i kontrola poravnanja čahure
Merenje insercionog gubitka
Mjerenje povratnog gubitka za određene singlemode konfiguracije
Zamjenjivost konektora i provjera spajanja
Ispitivanje izdržljivosti parenja
Pregled stambenih i montažnih konstrukcija
Označavanje, količina i provjera pakovanja
Zapise o inspekciji može se obezbijediti prema zahtjevima projekta.
FAQ
P: Da li adapter zahtijeva posebne alate za instalaciju?
O: Obično nisu potrebni nikakvi specijalni optički alati za završetak. Adapter je dizajniran za mehaničko spajanje konektora i ugradnju panela. Ako se isporučuje prilagođena montažna struktura, instalacija bi trebala slijediti odgovarajuću opremu ili dizajn panela.
P: Može li se adapter koristiti za unutrašnje i vanjske sisteme vlakana?
O: Prvenstveno je namijenjen za zaštićene unutrašnje instalacije,{0}}prostorije opreme, regala, patch{1}}panela i ormara. Za postavljanje na otvorenom, adapter bi trebao biti instaliran unutar odgovarajućeg kućišta otpornog na vremenske prilike, a ne direktno izložen kiši, prašini ili produženim uvjetima okoline.
P: Mogu li naručiti uzorke prije masovne kupovine?
O: Da. Uzorci se mogu isporučiti za procjenu konektora, dimenzija, montaže i optičkih{1}}performansi prije masovne proizvodnje. Zahtjevi za uzorke i naknade mogu se potvrditi prema traženoj konfiguraciji i količini.
P: Možete li isporučiti adaptere prema instaliranom-broju dijela sistema?
O: Referentni broj dijela može se koristiti za tehničko poređenje, ali proizvodnja treba biti zasnovana na provjerenim dimenzijama i zahtjevima performansi, a ne samo na broju dijela. Kupci mogu pružiti uzorke, crteže ili tablice podataka za pregled kompatibilnosti.
P: Kako se pakuju adapteri za optička vlakna za međunarodnu isporuku?
O: Adapteri su obično zaštićeni od kontaminacije i fizičkog oštećenja tokom rukovanja i transporta, sa unutrašnjim pakovanjem i odgovarajućim spoljnim kartonima odabranim prema količini narudžbe. Pojedinačno ili prilagođeno pakovanje može se dogovoriti za OEM i narudžbe distributera.
P: Koje je uobičajeno vrijeme isporuke narudžbe?
O: Za standardne komercijalne narudžbe, tipično vrijeme obrade je 7-14 dana, nakon čega slijedi otprilike 20-30 dana isporuke, ovisno o destinaciji i načinu slanja. Prilagođene ili velike-narudžbe treba zakazati zasebno nakon potvrde specifikacije.
P: Koji su uslovi plaćanja dostupni za porudžbine?
O: Uobičajeni načini plaćanja uključuju T/T, L/C, PayPal i kreditnu karticu. Za kvalifikovane narudžbe se može razgovarati o drugim načinima plaćanja, s konačnim uvjetima potvrđenim u ponudi ili kupoprodajnom ugovoru.
