MTP Loopback kabel

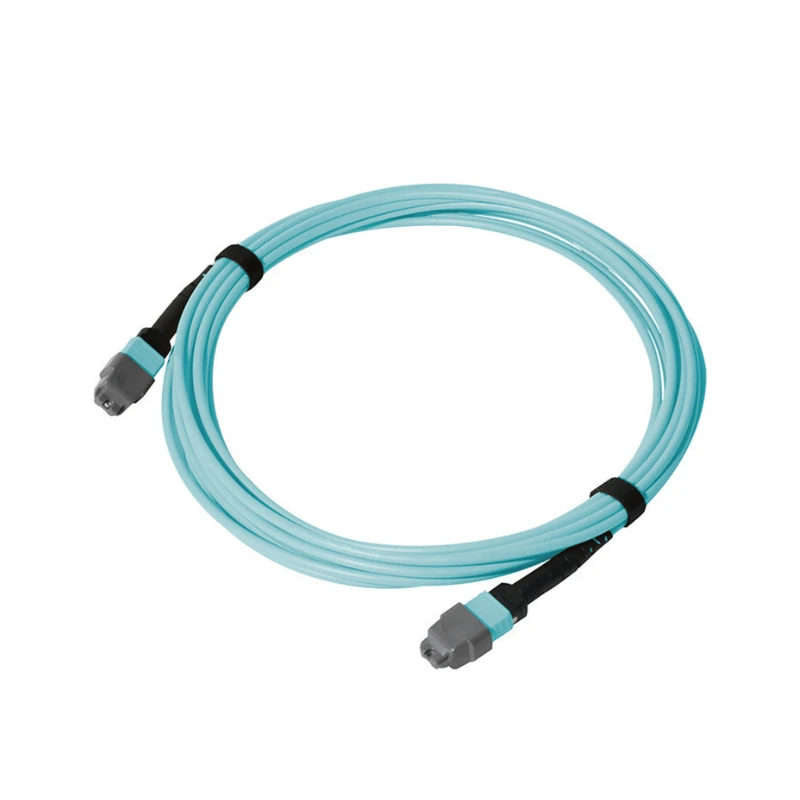

MTP Loopback kabel je fabrički-sastavljen više-opticki sklop koji obezbjeđuje definisanu optičku povratnu putanju kroz MTP/MPO interfejs. On usmjerava odaslane optičke kanale nazad do određenih prijemnih kanala unutar istog interfejsa za verifikaciju primopredajnika, testiranje porta-prekidača, dijagnostiku opreme i procedure optičkog testiranja.

Navedite MTP loopback prema ciljnom testnom sučelju. Potrebnu konfiguraciju treba potvrditi prije proizvodnje na osnovu interfejsa, spajanja konektora, mapiranja kanala i uslova optičkog testiranja.

Uskladite broj vlakana sa sučeljem:Odaberite broj vlakana prema aktivnim optičkim kanalima i konfiguraciji konektora sučelja koji se testira.

Uskladite vrstu vlakna s optičkim sučeljem:Uskladite tip vlakna s optičkim načinom rada specificiranim za ciljni primopredajnik, opremu ili ispitni uređaj.

Potvrdite spol MTP/MPO konektora:Potvrdite željeni spol konektora iz interfejsa za spajanje; muški konektori su pričvršćeni, dok su ženski konektori otkačeni.

Potvrdite mapiranje Tx-to-Rx:Prije naručivanja potvrdite potreban odnos Tx-prema{1}}Rx kanala, posebno za konfiguracije testiranja specifičnih za{2}}aplikaciju.

Provjerite stanje optičkog testa:Potvrdite da li test zahtijeva direktnu ili prigušenu povratnu petlju i navedite potrebni uvjet napajanja{0}}prima gdje je to primjenjivo.

Konfiguracija povratne petlje je definisana ne samo brojem vlakana, već i načinom na koji se odašiljani kanali vraćaju u predviđene prijemne kanale.

Direct Loopback:Direktna povratna petlja vraća odaslani signal bez namjernog dodanog slabljenja kada rezultirajuća snaga prijema zadovolji zahtjeve testa.

Oslabljena povratna petlja:Oslabljena konfiguracija uvodi određeni dodatni optički gubitak kada test zahtijeva nižu snagu prijema.

Specifikacija slabljenja:Navedite potrebno slabljenje ili ciljni uvjet prijemnika kako bi se optička konfiguracija mogla potvrditi prije proizvodnje.

MTP sklopovi povratne petlje se provjeravaju u odnosu na potvrđenu proizvodnu specifikaciju prije isporuke, pokrivajući geometriju konektora, stanje krajnjeg-fajla, optičke performanse i definirano rutiranje Tx-do{2}}Rx.

Konektor i kraj-Kontrola lica:3D interferometarska inspekcija se koristi za provjeru geometrije MTP/MPO konektora, uključujući visinu vlakana, pomak vrha i radijus zakrivljenosti, dok se krajnje strane konektora pregledaju na kontaminaciju i vidljive defekte.

Optička potvrda i potvrda mapiranja:Svaki sklop se pojedinačno testira na gubitke u umetanju i povratne gubitke u skladu sa specificiranom konfiguracijom i ispitnom talasnom dužinom, dok se definirano Tx-to- rutiranje provjerava u odnosu na potvrđeno proizvodno mapiranje.

Test zapisi:Za pojedinačne sklopove mogu se obezbijediti serijski zapisi o ispitivanju, uključujući primjenjive podatke optičkog ispitivanja i rezultate inspekcije za kvalifikaciju proizvoda i ulaznu inspekciju.

Prilagođeni MTP kablovi sa povratnom petljom su konfigurisani prema zahtjevima kupčeve opreme ili test{0}}učvršćenja.

Interface Reference
Obezbijedite ciljnu opremu, primopredajnik ili interfejs za testiranje{0}}pričvršćivača tako da se potrebni konektor i konfiguracija sklopa mogu pregledati prije proizvodnje.

Mapping Reference
Za ne-povratne petlje, navedite mapu portova, dijagram{1}pozicije vlakana ili specifikaciju ožičenja Tx-na-Rx.

Optički zahtjevi
Osigurati potrebno slabljenje ili ciljni uvjet prijemnika kada je kontrolirana optička snaga dio specifikacije ispitivanja.

Production Reference
Navedite potrebnu dužinu kabla, količinu, identifikaciju i zahtjeve za pakovanje za ponudu i proizvodnju.
Za{0}}specifične konfiguracije, DIMI pregleda isporučeni interfejs, mapiranje i zahtjeve testiranja prije proizvodnje kako bi se proizvodna specifikacija mogla potvrditi u odnosu na traženi sklop.
