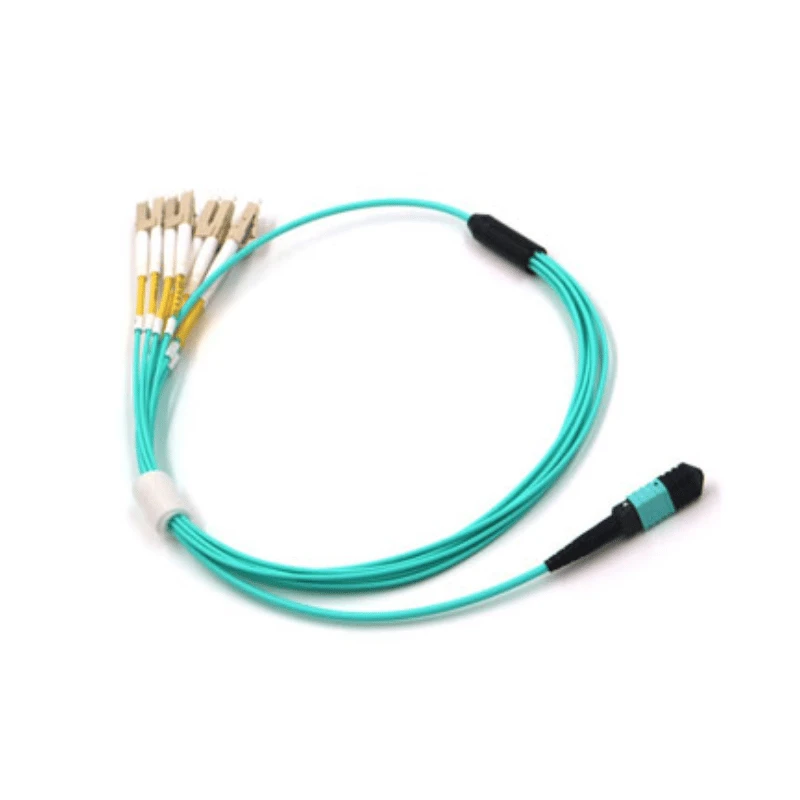

MPO Multimode Loopback Cable je tvornički-završen optički sklop koji usmjerava odaslane signale nazad do određenih prijemnih kanala kroz MPO interfejs za lokalno testiranje kompatibilnih multimodnih primopredajnika, portova i optičke opreme.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Vrsta proizvoda |
MPO Multimode Loopback kabel |
|
Tip konektora |
MPO |
|
Connector Gender |
Muški sa klinovima za vođenje / Ženski bez vodećih klinova |
|
Fiber Type |
OM3 / OM4 / OM5 Multimode |
|
Fiber Count |
8 / 12 / 24 vlakna |
|
Mapiranje polariteta/pinova |
Tip A / Tip B / Tip C / Prilagođeno mapiranje |
|
Connector Polish |
PC |
|
Insertion Loss |
Standardni stepen: manji ili jednak 0,70 dB; Elite Low-Grad za gubitak: Manji ili jednak 0,35 dB |
|
Povratni gubitak |
Veće ili jednako 20 dB |
|
Radna talasna dužina |
850 nm / 1300 nm |
|
Materijal jakne |
LSZH / PVC / OFNP |
|
Boja jakne |
Aqua / Violet / Lime Green / Custom |
|
Dužina kabla |
Prilagođeno |
|
Radna temperatura |
-20 stepeni do +70 stepeni |
|
Temperatura skladištenja |
-40 stepeni do +85 stepeni |
|
Trajnost parenja |
Veće ili jednako 500 ciklusa |
|
Usklađenost |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO konfiguracija povratne petlje
Interno mapiranje vlakana određuje koji kanali koji se prenose se vraćaju odgovarajućim prijemnim kanalima.
Standardni polaritet:Konfiguracije tipa A, tipa B i tipa C dostupne su za postavke koje koriste ove standardne rasporede MPO kanala.
Mapiranje{0}}posebno za opremu:Prilagođeno Tx-to-mapiranje se može proizvesti za-specifične interfejse opreme, uključujući potvrđene QSFP, QSFP28 i QSFP-DD konfiguracije.
Konfiguracija vlakana i konektora
MPO interfejs mora biti usklađen sa optičkim i mehaničkim zahtevima opreme koja se testira.
Podudaranje interfejsa:Potvrdite MPO sučelje za spajanje prije naručivanja.
Kompatibilnost konektora:Provjerite spol konektora i vodite{0}}konfiguraciju pinova prema portu opreme.
Izbor vlakana:Odaberite konfiguraciju vlakana prema optičkom sučelju koje se testira.
Referenca konfiguracije:Za sklopove{0}}specifične za opremu, specifikacija ciljnog primopredajnika ili dokumentacija opreme može se koristiti kao referenca za konfiguraciju.
Provjera optičkih performansi
Optičko testiranje
Gubitak ubacivanja i povratni gubitak mjere se korištenjem EXFO/JDSU opreme i provjeravaju u odnosu na specificirane granice.
01
Geometrija konektora
3D interferometar provjerava visinu vlakna, radijus zakrivljenosti i pomak vrha.
02
Završna{0}}inspekcija lica
Digitalni mikroskop provjerava kontaminaciju i vidljive fizičke nedostatke.
03
Kontinuitet i mapiranje
Kontinuitet vlakana i polaritet kanala su provjereni u odnosu na odobrenu konfiguraciju, uključujući potvrđeno Tx-to- mapiranje za prilagođene sklopove.
04
Sistem kvaliteta
MPO sklopovi se proizvode prema DIMI-jevom ISO 9001:2015 sistemu upravljanja kvalitetom.
05
Testiranje scenarija
Konfiguracija povratne petlje određuje uvjet optičkog povrata koji je potreban testu.
Verifikacija primopredajnika
Pruža lokalni povratni uvjet za provjeru multimodnih interfejsa primopredajnika baziranih na MPO-u.
Dijagnostika porta
Izoluje optički interfejs koji se testira bez potrebe za daljinskom optičkom vezom.
Ispitivanje proizvodnje
Pruža ponovljivu optičku konfiguraciju za kontroliranu verifikaciju opreme.
Inženjering i ugradnja{0}}
Omogućava da se isti definirani uvjeti sučelja reproduciraju u ponovljenim testnim procedurama.
Proces proizvodnje
Proizvodna sposobnost:DIMI u svojoj kući proizvodi sklopove optičkih kablova-za inženjerske uzorke i masovnu proizvodnju.
Inženjerski pregled:Ne-nestandardno mapiranje se provjerava u odnosu na isporučeni pinout, šemu ožičenja ili specifikaciju opreme prije proizvodnje.
Kontrola proizvodnje:Potvrđena specifikacija definira konfiguraciju, mapiranje, optičke zahtjeve, identifikaciju i pakovanje.
Verifikacija i dokumentacija:Završeni sklopovi se pregledavaju i testiraju prije otpreme, uz dokumentaciju za ispitivanje u skladu sa zahtjevima potvrđene narudžbe.
Zahtjevi za narudžbu
Narudžba i vrijeme isporuke:Dostupne su fleksibilne količine; standardne konfiguracije obično zahtijevaju 3-7 radnih dana, sa prilagođenim rasporedima potvrđenim konfiguracijom i količinom.
RFQ informacije:Za ponudu navedite tip vlakna, broj vlakana, spol konektora, mapiranje povratne petlje, dužinu kabla i procijenjenu količinu.
FAQ
P: Za šta se koristi MPO multimode loopback kabel?
O: Stvara lokalni optički povratni put između određenih Tx i Rx kanala za testiranje kompatibilnih multimodnih primopredajnika, MPO portova i optičke opreme.
P: Kako da odaberem ispravan polaritet MPO povratne petlje?
A: Odaberite tip A, tip B, tip C ili prilagođeno mapiranje u skladu sa potrebnim odnosom Tx-do-Rx kanala opreme koja se testira.
P: Možete li napraviti prilagođeni MPO loopback za QSFP, QSFP28 ili QSFP-DD?
O: Da. Prilagođeno Tx-to-mapiranje može se proizvesti iz pinout opreme, šeme ožičenja ili potvrđene specifikacije mapiranja kanala{3}}.
P: Koja je razlika između MPO loopback i MPO patch kabla?
O: MPO patch kabl povezuje odvojene optičke interfejse, dok MPO loopback vraća određene Tx kanale na Rx kanale u okviru lokalnog testnog podešavanja.
P: Kako da odaberem muški ili ženski MPO za loopback kabel?
O: Uskladite spol konektora i konfiguraciju pinova vodiča- sa odgovarajućim MPO interfejsom primopredajnika, ispitnog uređaja ili opreme.
P: Kako da odaberem OM3, OM4 ili OM5 za MPO loopback?
O: Odaberite tip multimodnog vlakna specificiran za primopredajnik ili opremu koja se testira kako biste održali kompatibilnost interfejsa.
P: Šta je povratni gubitak u MPO loopback kablu?
O: Gubitak povratka označava optičku snagu koja se reflektuje nazad prema izvoru. Navedeni povratni gubitak je veći ili jednak 20 dB.
P: Može li se MPO multimode loopback testirati prije masovne proizvodnje?
O: Da. Inženjerski uzorci se mogu proizvesti za provjeru interfejsa i mapiranja{1}}kanala prije obimne proizvodnje kada je to potrebno.
