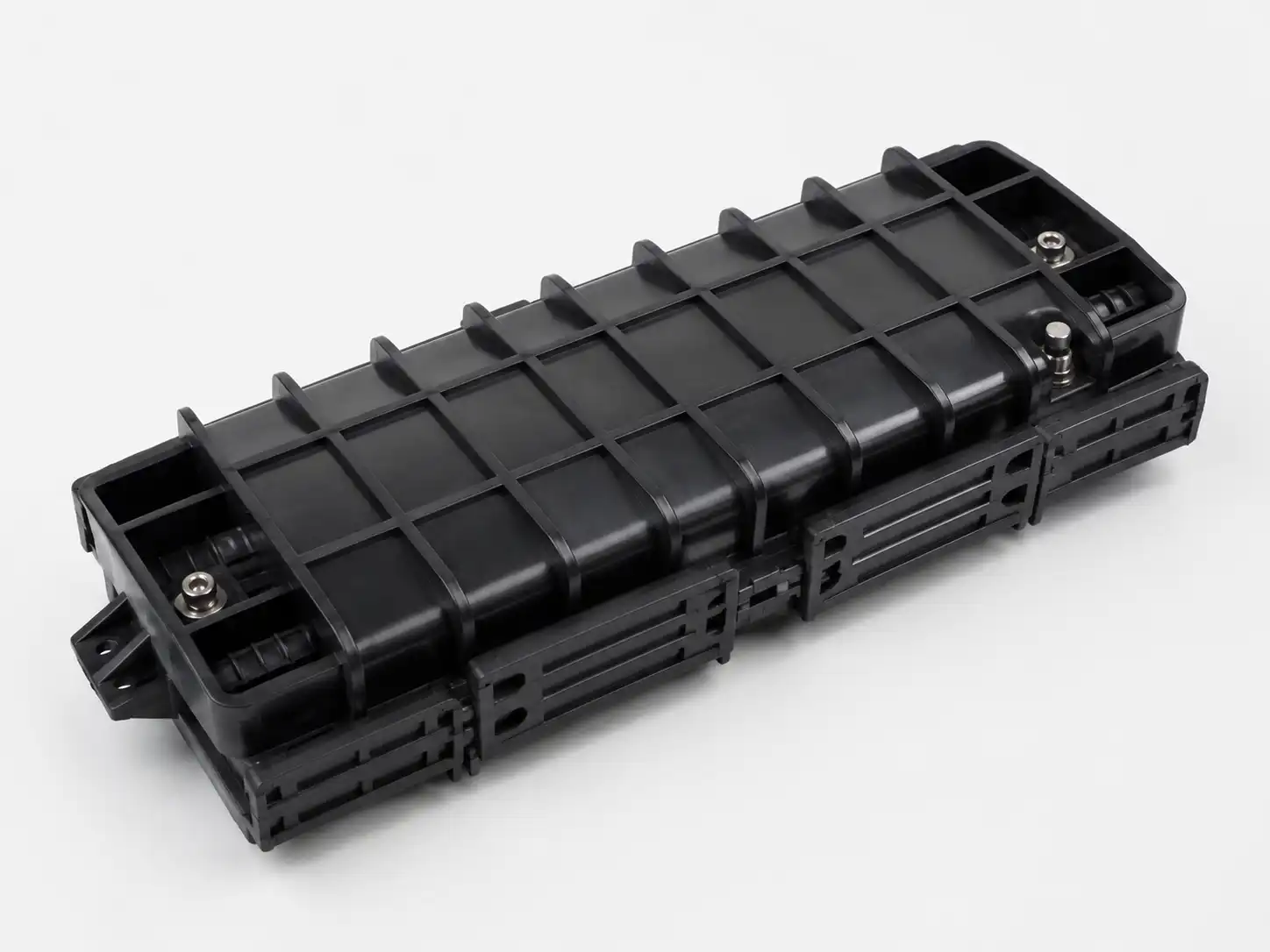

12 Core Horizontal Fiber Optic Splice Closure je kompaktno vanjsko kućište za zaštitu i organiziranje do 12 pojedinačnih-spojnica u FTTH i van{3}}mrežama postrojenja. Njegova horizontalna inline struktura je pogodna za kompaktne kablovske spojeve, tačke grananja i lokacije za popravke gde su prostor i kapacitet spajanja ograničen. Zatvarač koristi mehaničko zaptivanje sa -ulazom i konfigurabilne uvode za kablove za praktično održavanje na terenu.
Tehničke specifikacije
|
Specifikacija |
Detalji |
|
Vrsta proizvoda |
Horizontalni zatvarač za spajanje optičkih vlakana od 12 vlakana |
|
Closure Type |
Horizontalno / inline |
|
Maksimalni kapacitet spajanja |
12 jednostrukih-spjevanih vlakana |
|
Splice Tray |
1 × 12F ležište |
|
Cable Ports |
2 ili 4 porta; 1-in/1-out ili 2-in/2-out |
|
Prečnik kabla |
Obično Ø5–13 mm, zavisno od konfiguracije |
|
Materijal kućišta |
Inženjerska plastika otporna na UV{0}}; PC / ABS / PP opcije |
|
Metoda zaptivanja |
Ponovno-ulazak u mehaničko zaptivanje |
|
Ocjena zaštite |
Dizajn sa IP68 oznakom |
|
Radna temperatura |
−40 stepeni do +65 stepeni |
|
Standardna boja |
Crno |
Struktura i upravljanje vlaknima
Zatvarač kombinuje zaštitno kućište, sistem zaptivanja, komponente za{0}}ulaz za kablove, ladicu za spajanje, područje za-provođenje vlakana i tačke za pričvršćivanje-čvrstog- člana. Ladica za spajanje 12F održava čahure za spajanje i labavost vlakana organiziranim uz održavanje kontroliranog usmjeravanja vlakana. Zaštita kabla izoluje spoljne vučne sile od područja spajanja, smanjujući mehanički stres tokom instalacije i servisa.
Mehanička struktura{0}}koja se može unijeti omogućava tehničarima da otvore kućište radi pregleda, popravke ili modifikacije mreže bez zamjene potpunog zatvaranja.
Kompatibilnost i instalacija kablova
Prije naručivanja, potvrdite broj vlakana, vanjski prečnik kabla, -ulaznu količinu kabla, konstrukciju kabla, tip čvrstoće-člana i potrebnu metodu ugradnje. Ovi parametri određuju odgovarajući priključak i konfiguraciju zaptivanja.
Zatvarač se može isporučiti za zračne, stubove/zidne{0}}montaže, kanale, ručne/šahtove, podzemne i direktno{1}}ukopane primjene, sa potrebnim priborom za montažu i zaptivanje. Tokom instalacije, omotači kablova i elementi za čvrstoću treba da budu bezbedno pričvršćeni pre usmeravanja vlakana, a minimalni radijus savijanja koji je naveo proizvođač treba da se održava.
Prijave
Tipične primjene uključuju:
FTTH ispuštanje i distribucija spajanja na ivičnim tačkama{0}} kompaktne mreže
Priključci kablova koji se montiraju na antenu i stub{0}} gdje je prostor ograničen
Instalacije kanala i rupe koje zahtijevaju zaštićeno inline spajanje
Tačke popravke kablova nakon oštećenja rute ili održavanja
Veze filijala u ruralnim širokopojasnim mrežama i mrežama posljednje{0}}milje
Zidne{0}}vanjske spojne tačke u blizini zgrada i pristupnih čvorova
OEM/ODM & Supply
DIMI podržava označavanje OEM logotipa, prilagođeno pakovanje, boju kućišta, konfiguraciju kablovskih{0}}portova i komplete dodatne opreme. Za porudžbine projekta, inženjeri mogu pregledati broj vlakana, prečnik kabla, okruženje za instalaciju i zahteve za brendiranjem pre proizvodnje. Uzorci se mogu dostaviti za evaluaciju proizvoda i odobrenje projekta.
Inspekcija kvaliteta i dokumentacija
Kontrola kvaliteta obuhvata inspekciju ulaznog materijala, provjere u-procesu sklapanja, brtvljenje i mehaničku verifikaciju, inspekciju gotovog-proizvoda i izvoz{2}}inspekciju pakovanja. Primjenjivo testiranje proizvoda može uključivati IP68 zaptivanje, zatezanje i zadržavanje kabla, udar, prignječenje, savijanje, cikličke promjene temperature, UV starenje i ispitivanje-slanim sprejom za relevantne metalne komponente.
Za evaluaciju projekta mogu se dati listovi sa podacima, zapisi o inspekcijama i primjenjivi izvještaji o ispitivanju. DIMI-jev proizvodni sistem uključuje ISO 9001:2015 i TL-9000 certifikate za upravljanje kvalitetom.
Naručivanje i logistika
MOQ
100 kom za standardne narudžbe na veliko; uzorci narudžbi dostupni za procjenu.
01
Obrada
Obično 7-14 radnih dana nakon specifikacije i potvrde narudžbe.
02
Dostava
Obično 20-30 dana morem, zrakom ili ekspresom, ovisno o destinaciji i načinu dostave.
03
Pakovanje
Individualna zaštitna ambalaža i kutije za izvoz; paletizacija i prilagođeno označavanje dostupni za projektne narudžbe.
04
Plaćanje
T/T ili L/C se mogu koristiti za standardne B2B narudžbe; drugi aranžmani se mogu potvrditi za kvalifikovane projekte.
05
FAQ
P: Može li se zatvarač isporučiti kao kompletan instalacioni komplet?
O: Da. Kompletan komplet može uključivati nosač za spajanje, komponente za brtvljenje, dijelove za{1}}fiksiranje kablova, zaštitne rukave za spajanje i potreban pribor za montažu. Tačan popis materijala treba navesti u ponudi kako bi se izbjegla neusklađenost dodatne opreme.
P: Možete li uporediti postojeći model zatvaranja ili konkurentski model?
O: Da. Za zamjenske ili privatne{1}} projekte, kupci mogu dostaviti postojeći uzorak, crtež, fotografije ili broj modela. DIMI može pregledati mehaničku konfiguraciju i razviti odgovarajuću ili ekvivalentnu OEM verziju gdje je to tehnički izvodljivo.
P: Koje informacije treba uključiti u RFQ?
O: Navedite potrebnu količinu, zemlju odredišta, model kabla, očekivani godišnji ili projektni obim, zahtjeve za pakovanje i sve potrebne dokumente za inspekciju ili sertifikaciju. Tablica sa podacima o kablu ili postojeći uzorak zatvarača se preporučuje za ne-standardne projekte.
P: Možete li podržati fazne ili ponovljene narudžbe projekta?
O: Da. Projektni-programi opskrbe i ponovljeni programi mogu se dogovoriti sa planiranjem proizvodnje na osnovu predviđene količine, stabilnosti specifikacije i potrebnih datuma isporuke.
P: Koji dokumenti mogu pratiti pošiljku na veliko?
O: Ovisno o narudžbi, dokumentacija može uključivati komercijalnu fakturu, listu pakovanja, potvrdu o porijeklu, list sa podacima o proizvodu, zapise o inspekciji i primjenjive izvještaje o ispitivanju. Prije potvrde narudžbe potrebno je zatražiti{1}}specifičnu dokumentaciju.
P: Da li se zatvarač može naručiti u različitim konfiguracijama u okviru jednog projekta?
O: Da. Različiti rasporedi priključaka, konfiguracije{1}}ulaska kablova, boje i pribor mogu biti specificirani kada projekat zahtijeva više varijanti. Svaku konfiguraciju treba potvrditi i dokumentirati prije masovne proizvodnje.
P: Može li se dogovoriti{0}}inspekcija treće strane?
O: Da. Inspekcija{1}}treće strane se može koordinirati kada to zahtijeva kupac ili ugovor o projektu. Obim inspekcije, metoda uzorkovanja, zahtjevi za ispitivanje i agencija za inspekciju trebaju biti dogovoreni prije proizvodnje.
P: Mogu li se podržati hitne narudžbe?
O: Ubrzana proizvodnja može se procijeniti prema trenutnom kapacitetu, dostupnosti materijala, količini narudžbe i konfiguraciji. Kupci treba da navedu traženi datum isporuke kada traže ponudu kako bi se mogućnosti proizvodnje i isporuke mogle pregledati zajedno.
