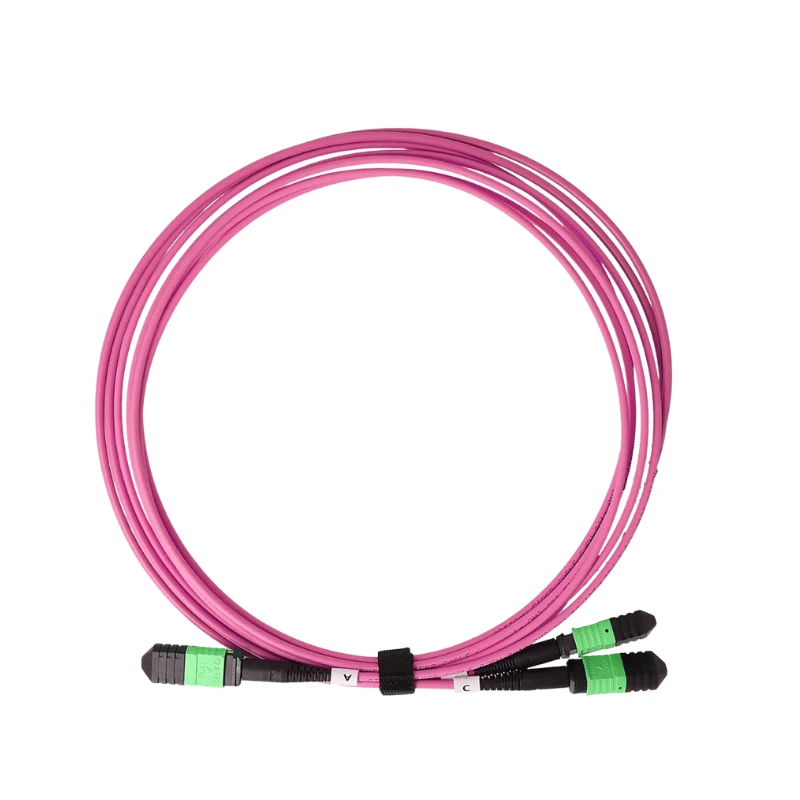

MPO Single Mode Loopback Cable je fabrički-završen OS2 single- sklop koji usmjerava Tx kanale natrag na određene Rx kanale kroz MPO interfejs za lokalnu optičku verifikaciju kompatibilnih portova i primopredajnika.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Vrsta proizvoda |
MPO Single Mode Loopback kabel |
|
Fiber Type |
OS2 Single Mode, 9/125 μm |
|
Connector Interface |
MPO |
|
Connector Gender |
Muški (zakačen) / ženski (otkačen) |
|
Fiber Count |
8F / 12F / 16F / 24F / 32F |
|
Connector Polish |
APC |
|
Mapiranje polariteta/pinova |
Standardno ili klijent{0}}specificirano Tx/Rx mapiranje kanala |
|
Optical Attenuation |
0 dB standard; dostupno prilagođeno slabljenje |
|
Insertion Loss |
Standard: Manje ili jednako 0,70 dB; Elite Low Loss: Manji ili jednak 0,35 dB |
|
Povratni gubitak |
Veće ili jednako 60 dB |
|
Test Wavelength |
1310 nm / 1550 nm |
|
Dužina kabla |
Prilagođena dužina prema potvrđenoj konfiguraciji |
|
Prečnik kabla |
3,0 mm; prilagođene veličine podložne potvrdi |
|
Opcije jakne |
LSZH / OFNP / OFNR / PVC |
|
Radna temperatura |
-20 stepeni do +70 stepeni |
|
Standardi |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Prilagodba |
Broj vlakana, dužina, omotač, označavanje i druge potvrđene konfiguracije |
Loopback-Specifična optička konstrukcija
Interni optički povratni put
Raspored vlakana stvara definisanu optičku povratnu putanju unutar MPO sklopa, a ne konvencionalnu tačku{0}}to-vezu.
Povrat više-fiber kanala
Višestruki kanali jednog{0}}moda se usmjeravaju kroz MPO sklop kako bi se obezbijedio simultani optički povratak za više-testiranje vlakana.
Integrisano usmjeravanje kanala
Tx-na-veze vlakana su sadržane unutar sklopa, održavajući traženi odnos kanala fiksnim između MPO interfejsa i optičkog povratnog puta.
Tx/Rx mapiranje kanala
Oprema{0}}Upareno rutiranje
Interno usmjeravanje vlakana je specificirano za vraćanje svakog Tx kanala u njegov naznačeni Rx kanal prema ciljnom MPO portu ili konfiguraciji primopredajnika.
Podudaranje broja vlakana
Odabrani broj vlakana treba da odgovara aktivnim pozicijama vlakana i konfiguraciji trake MPO porta ili primopredajnika koji se testira.
Potvrda zasnovana na Pinout{0}}
Pružanje pinout opreme ili mape kanala omogućava provjeru potrebnog Tx-do-dodjela prije proizvodnje.
Potvrda konfiguracije
MPO interfejs, pol konektora, broj vlakana i dodeljivanje Tx/Rx kanala treba da se uskladi sa ciljnim portom ili primopredajnikom pre proizvodnje.
Optičke performanse
Budžet za gubitak
Odabrani nivo{0}}gubitka prilikom umetanja trebao bi ostati unutar dopuštenih optičkih gubitaka opreme ili testnih postavki.
Povratak-Zahtjevi za gubitke
Navedeni nivo povratnog-nivoa gubitka treba uskladiti sa optičkim interfejsom i procedurom testiranja.
Usklađivanje slabljenja
Oslabljena konfiguracija se može specificirati kada se vraćena optička snaga mora kontrolisati unutar dometa prijemnika opreme koja se testira.
Factory Testing
Svaki gotovi MPO Single Mode Loopback kabel je pregledan i testiran u odnosu na potvrđenu specifikaciju proizvoda prije isporuke.
Geometrija konektora
3D interferometrijska inspekcija provjerava geometriju MPO ferule u odnosu na primjenjivu specifikaciju konektora.
01
End-Stanje lica
Kontrola digitalnog mikroskopa provjerava kontaminaciju i vidljive nedostatke na krajnjoj strani konektora prije otpreme.
02
Optičke performanse
Gubitak ubacivanja i povratni gubitak mjere se na gotovom sklopu na specificiranoj ispitnoj talasnoj dužini.
03
Provjera konfiguracije
Završeni sklop se provjerava u odnosu na potvrđeni spol konektora, broj vlakana i Tx/Rx mapiranje.
04
Test Documentation
Individualni rezultati testa se mogu dostaviti za narudžbe koje zahtijevaju optičku verifikaciju{0}}na nivou proizvoda.
05
Gdje se petlja uklapa u testnu postavku
Port{0}}Provjera nivoa:Povratna petlja pruža lokalni povratni put za provjeru Tx/Rx optičke staze kompatibilnog MPO sučelja.
Verifikacija primopredajnika:Sklop može poslužiti kao optička povratna veza prilikom testiranja primopredajnika baziranog na MPO-u bez udaljenog partnera za vezu.
Izolacija greške:Korištenje definiranog uvjeta povratne petlje može pomoći da se problemi povezani sa portom ili primopredajnikom-odvoje od grešaka povezanih s vanjskim optičkim vezama.
Proizvodni test uređaj:Isti konfigurisani sklop povratne petlje može se ugraditi u ponovljivu opremu ili procedure testiranja primopredajnika.
FAQ
P: Koja je razlika između MPO loopback kabla i standardnog MPO kabla sa vlaknima?
O: Standardni MPO kabl povezuje dve optičke krajnje tačke, dok MPO loopback interno usmerava Tx kanale nazad do određenih Rx kanala za lokalno optičko testiranje.
P: Koje informacije trebam uključiti u RFQ MPO kabela s povratnom petljom?
O: Uključite ciljni MPO interfejs ili primopredajnik, pol konektora, broj vlakana, Tx/Rx mapiranje ili pinout, dužinu kabla i zahtev za slabljenje ako je primenjivo.
P: Šta da navedem ako nije poznat potreban pinout MPO petlje?
O: Navedite model opreme ili primopredajnika i bilo koju dostupnu specifikaciju porta ili mapu kanala kako bi se potrebno rutiranje Tx-do-Rx moglo pregledati prije proizvodnje.
P: Kako da odaberem broj vlakana za MPO loopback?
O: Uskladite broj vlakana sa aktivnim pozicijama vlakana i konfiguracijom trake ciljnog MPO porta ili primopredajnika.
P: Kada je potrebno slabljenje u MPO jednomodnoj petlji?
O: Slabljenje se koristi kada vraćena optička snaga treba da ostane unutar opsega prijemnika ili specificiranog testnog stanja opreme koja se testira.
P: Može li se jednostruka petlja MPO konfigurirati za određeni model primopredajnika ili opreme?
O: Da. Konfiguracija se može pregledati u odnosu na ciljni interfejs, pol konektora, broj vlakana i potrebno mapiranje Tx/Rx kanala.
P: Jesu li dostupne MPO konfiguracije velike-gustine za testiranje optičkih primopredajnika na više{1}} traka?
O: Da. 16-Vlakna i 32-Vlakna Elite Low Loss konfiguracije su dostupne za-konfiguracije visoke gustine single-mode testa koje zahtijevaju više paralelnih optičkih kanala.
P: Mogu li se pojedinačni rezultati testiranja isporučiti sa MPO loopback kablom?
O: Da. Individualni rezultati testiranja se mogu dostaviti kada je potrebna dokumentacija za -optičku provjeru na nivou proizvoda ili serijski-usklađenu dokumentaciju za testiranje.
